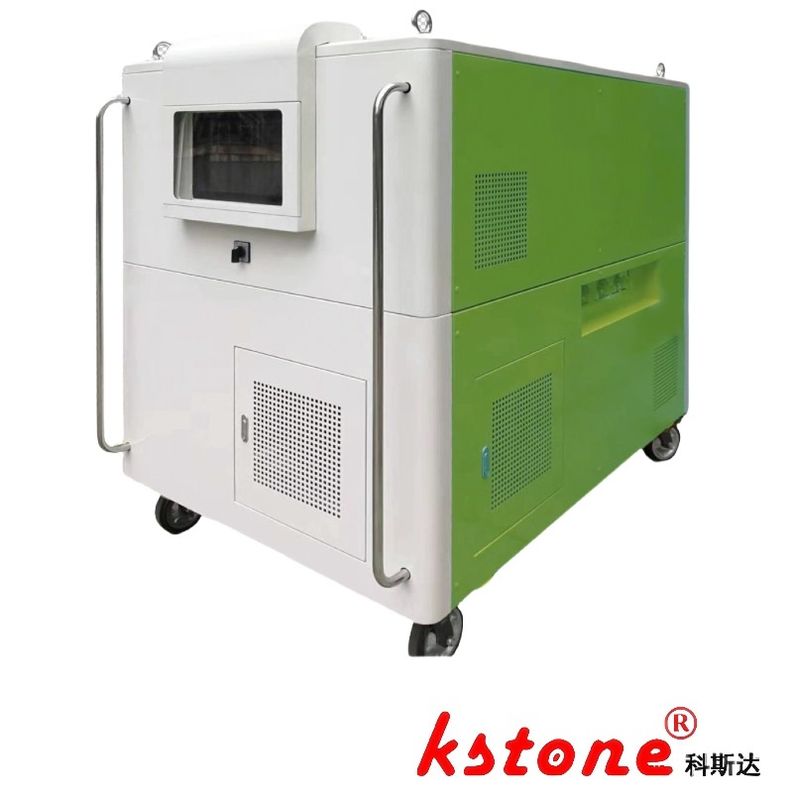

SF6 N2 C4F7N دستگاه مخلوط سیستم گاز درجه صنعتی

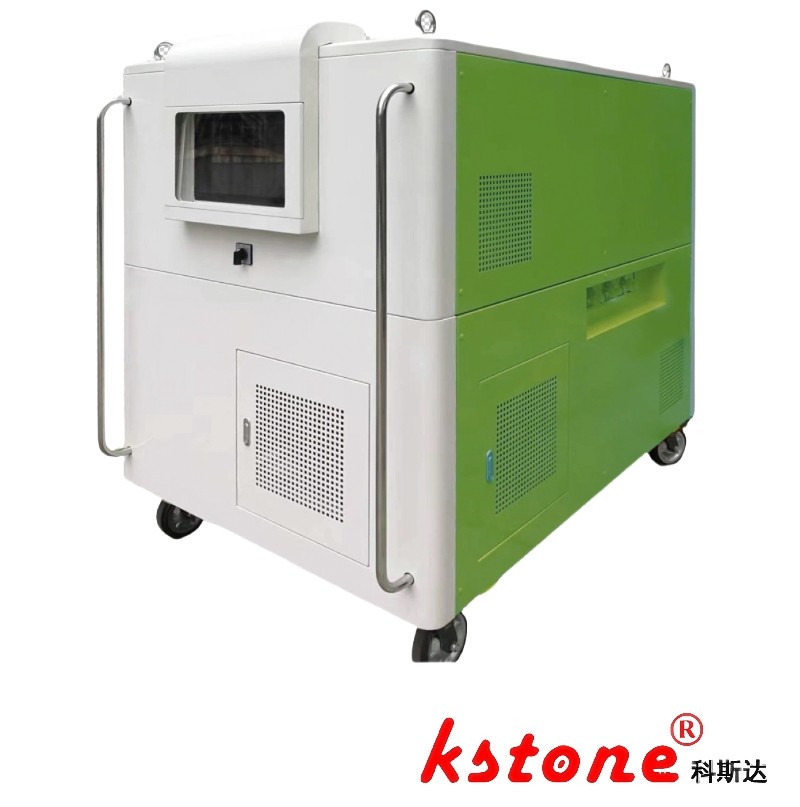

تصویر بزرگ : SF6 N2 C4F7N دستگاه مخلوط سیستم گاز درجه صنعتی

جزئیات محصول:

محل منبع:	شانگهای
نام تجاری:	KSTONE
گواهی:	ISO9000
شماره مدل:	KSLF-28/30WY20/NZ

پرداخت:

مقدار حداقل تعداد سفارش:	1
قیمت:	$2000-$100000
جزئیات بسته بندی:	کارتن / جعبه چوبی
زمان تحویل:	۶۰ روز
شرایط پرداخت:	T/T
قابلیت ارائه:	100

مخاطب

توضیحات محصول جزئیات

فشار تخلیه:	≤1 مگابا	دامنه فشار:	0-10 بار
دمای کار:	-20 درجه سانتیگراد تا +50 درجه سانتیگراد	نوع محصول:	تجهیزات اختلاط
دمای ذخیره سازی:	-40 تا +70 درجه سانتی گراد	پمپ خلاء:	پمپ ون دوار دو مرحله ای
ظرفیت:	1000 کیلوگرم
برجسته کردن:	سیستم مخلوط گاز SF6,سیستم مخلوط گاز C4F7N,دستگاه مخلوط گاز SF6 , C4F7N gas blending system , SF6 gas mixing device

KSLF-28/30WY20/NZ سیستم مخلوط گاز SF6/N2/C4F7N محلول مخلوط

مرور سیستم

استونتولید کننده ای توصیه شده برای تجهیزات گاز مخلوط برای شبکه دولتی چین، بر اساس سند 2022 (290) است.

این واحد مخلوط گاز درجه صنعتی برای پر کردن مخلوط SF6/N2 طراحی شده است، از برنامه هایی مانند مخلوط SF6/CF4، SF6/AIR و C4F7N/CO2 پشتیبانی می کند. با ظرفیت مخلوط 10Nm3/h،برای ابتکارات محیط زیستی شبکه دولتی چین بهینه شده است، مانند 3: 7 SF6 / N2 نسبت گاز برای سیستم های GIS. دستگاه ادغام پمپاژ خلاء، مخلوط دقیق گاز، و شارژ عملکرد از طریق یک سیستم کمپرسور پیستون، ماژول تصفیه،و دریچه های کنترل هوشمند.

جدول پیکربندی فنی

اجزا	کمپرسور SF6	کمپرسور N2	کمپرسور شارژ گازی مخلوط
نوع	پیستون خنک کننده با هوا	پیستون خنک کننده با هوا	پیستون خنک کننده با هوا
نرخ جریان نظری	14 متر در ساعت	14 متر در ساعت	30 متر در ساعت
حداکثر فشار تخلیه	2 MPa	2 MPa	5 MPa
فشار کاری مجاز	1 MPa	1 MPa	1 MPa
محدوده فشار مکش	53kPa ~ 0.5 MPa	53kPa ~ 0.5 MPa	53kPa ~ 0.5 MPa
حداکثر دمای تخلیه	130°C	130°C	130°C
سیستم روان کننده	بدون روغن	بدون روغن	بدون روغن
توان درجه بندی	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 کیلو وات (3Φ 380V 50Hz)
پمپ خلاء	سرعت پمپاژ 54 m3/h	-	-
خلاء نهایی	≤10 Pa (پرو-200 روغن روان کننده)	-	-

توانایی های عملیاتی

دقت مخلوط گاز: رسیدن به tolerances نسبت 3: 7 SF6 / N2 در حدود ± 0.5٪
برنامه های کاربردی زیست محیطی: از مخلوط های گازی با GWP پایین برای دستگاه های اتصال GIS پشتیبانی می کند
عملکردهای سیستم: پمپاژ خلاء (≤10Pa) ، مخلوط کردن گازهای پویا، شارژ با فشار بالا (تا 5MPa)

مشخصات تجهیزات

پارامتر	مشخصات
کد نمونه	KSLF-28/30WY20/NZ
ظرفیت مخلوط نامی	10 Nm3/h
مخلوط های گازی قابل استفاده	SF6/N2، SF6/CF4، C4F7N/CO2 و غیره
سیستم کنترل	مبتنی بر PLC با رابط صفحه لمسی
دقت فیلتر	0.1μm (ذرات) / 3ppm (رطوبت)
ابعاد (L × W × H)	۱۸۰۰ × ۱۰۰۰ × ۱۵۰۰ میلی متر
منبع برق	3Φ 380V 50Hz، مجموع 15.4kW
