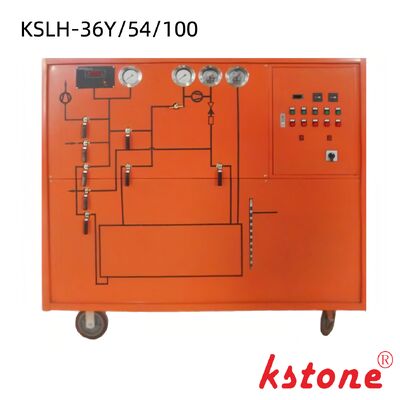

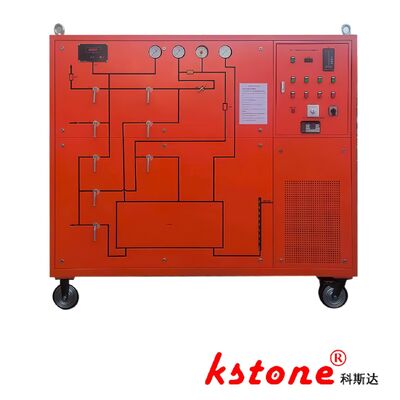

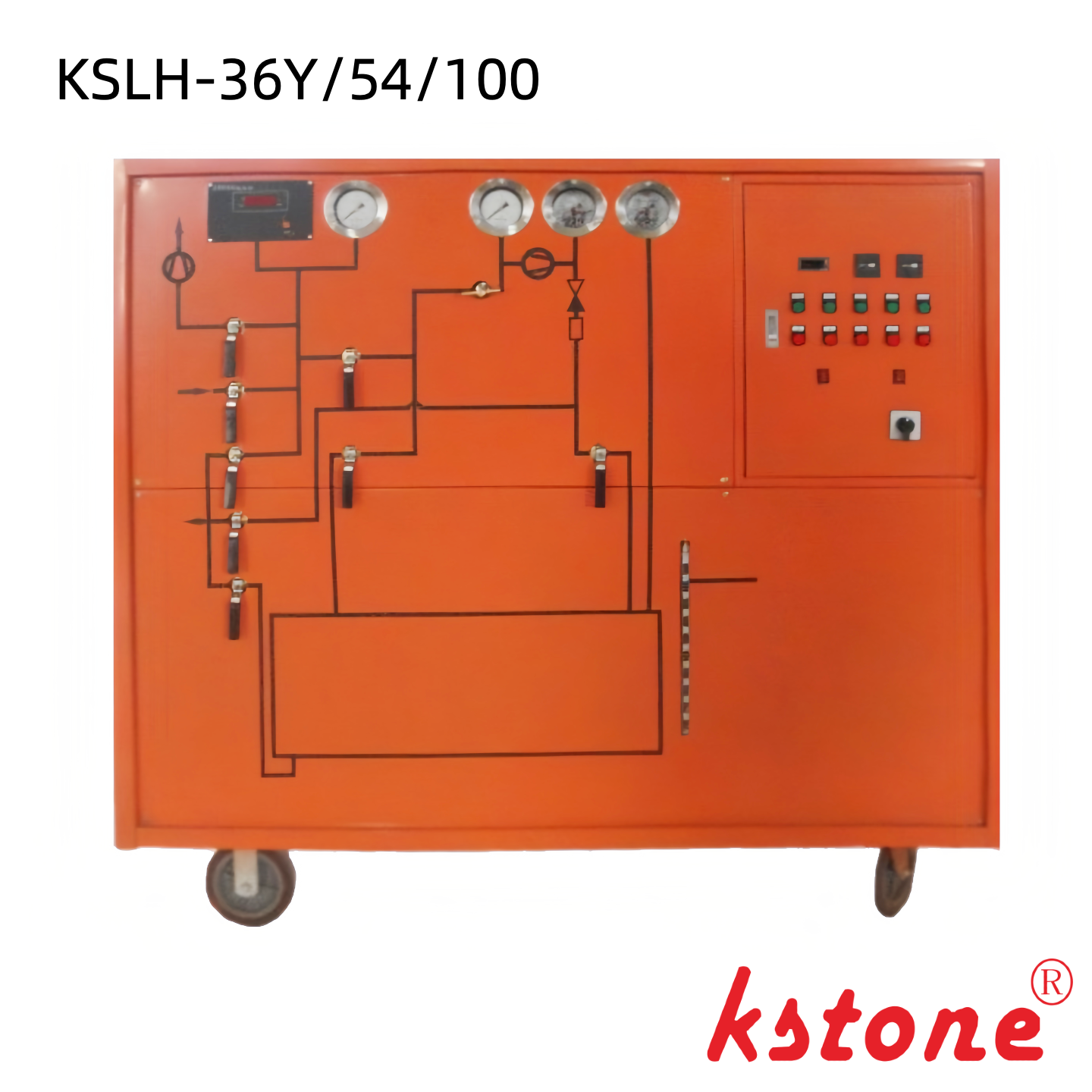

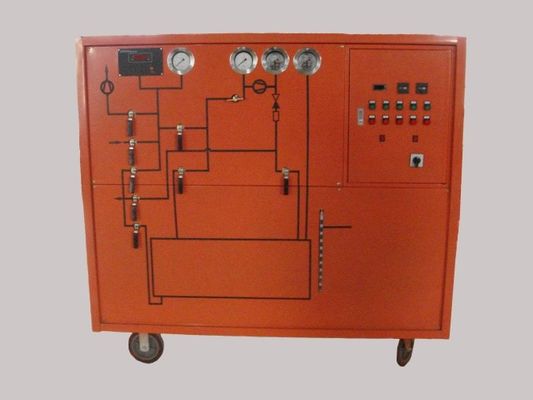

دستگاه بازیابی SF6 پایه عملیات دستی با کمپرسور 36 متر مکعب در ساعت [KSLH-36Y/54/100]

عملکرد دستی، دستگاه بازیابی SF6 پایه، ولتاژ کاری سه فاز 380V 50Hz

KSLH-36Y/54/100

پارامترهای اصلی عملکرد فنی
1پارامترهای عملکرد دستگاه
نوع: منجمد شده، مایع شده، خنک شده با هوا، موبایل دستی
دمای محیط کار -10 °C تا 40 °C
فشار اولیه (MPa) 08
فشار نهایی بازیابی (MPa) ≤ 0053
زمان مورد نیاز برای حجم 1m3 (h/m3) * ≤ 0.5
فشار اولیه (Pa) ≤ 133
فشار نهایی انفلاسیون (MPa) 0.7
زمان مورد نیاز برای حجم 1m3 (h/m3) ≤ 0.2
جاروبرقی از 0.1MPa به 133Pa زمان می برد (h/m3) * * ≤ 1.0
خلاء نهایی (Pa) ≤ 10
خلاء در 133Pa برای 24 ساعت با افزایش مقدار (Pa) ≤ 400
نرخ سالیانه نشت ≤ 1٪
میزان رطوبت SF6 پس از بازیافت (PPM/V) * * * ≤ 60
خالصیت گاز و محتوای روغن (PPM/G) ≤ 10
روش نگهداری: مایع
فشار ذخیره سازی (MPa) 8
ظرفیت (L) 100
ظرفیت ذخیره گاز (کیلوگرم) 100
روش بازسازی فیلتر خشک کردن: فعال سازی مجدد گرمایش خلاء
منبع برق سه فاز چهار سیم سیستم 3 Φ 380V 50Hz
کل قدرت (kW) ≤ 10
شور dB (A) ≤ 75

2پارامترهای عملکرد اجزای اصلی
شکل نیمه بسته
جابجایی نظری m3/h 36
حداکثر فشار خروجی MPa 3.5
فشار خروجی مجاز MPa 3.0
کمپرسور SF6
حداقل فشار جذب مجاز KPa 53
حداکثر فشار جذب مجاز MPa 1.0
حداکثر دمای گازهای خروجی 130 °C
قدرت kW 22
منبع برق 3 Φ 380V 50Hz
نرخ استخراج L/s 15
پمپ خلاء خلاء نهایی Pa ≤ 15
روغن روان کننده HD25 روغن خنک کننده
قدرت kW 22
منبع برق 3 Φ 380V 50Hz
کانتینر دسته 2
فشار طراحی MPa 8
دمای طراحی مخزن 45 °C
ظرفیت مخزن L 100
ظرفیت مخزن ظرف 100 کیلوگرم

پارامترهای حمل

جعبه چوبی فومیگاسیون
ابعاد: 1600 * 1000 * 1200
وزن ناخالص: 650kg
