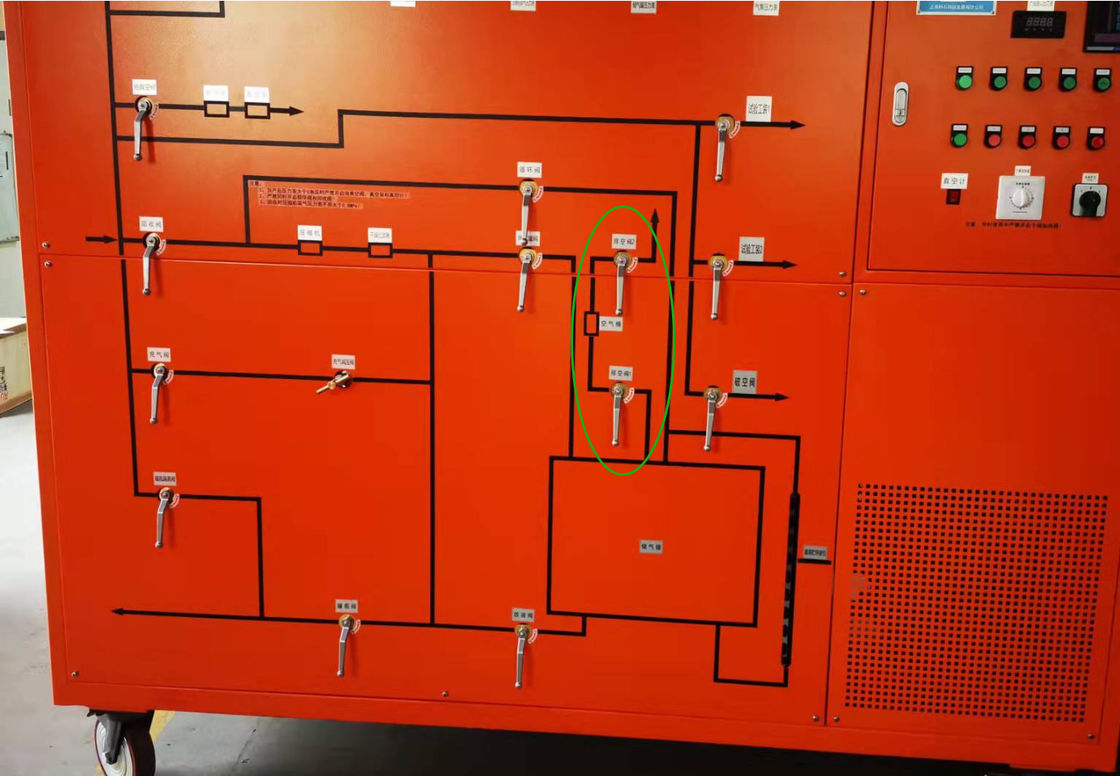

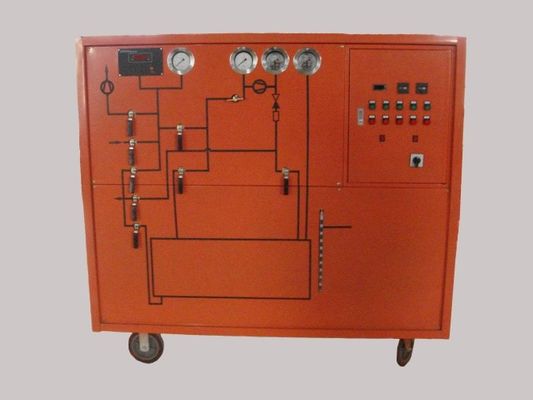

دستگاه بازیابی SF6 پایه عملیات دستی با کمپرسور 36 متر مکعب در ساعت [KSLH-36Y/54/100]

عملکرد دستی، دستگاه بازیابی SF6 پایه، ولتاژ کاری سه فاز 380 ولت 50 هرتز

KSLH-36Y/54/100

پارامترهای اصلی عملکرد فنی
1. پارامترهای عملکرد دستگاه
نوع: انجماد مایع، خنک‌شونده با هوا، متحرک با دست
دمای محیط کار -10 درجه سانتیگراد تا 40 درجه سانتیگراد
فشار اولیه (مگاپاسکال) 0.8
فشار نهایی بازیابی (مگاپاسکال) ≤ 0.053
زمان مورد نیاز برای حجم 1 متر مکعب (ساعت/متر مکعب) * ≤ 0.5
فشار اولیه (پاسکال) ≤ 133
فشار نهایی تورم (مگاپاسکال) 0.7
زمان مورد نیاز برای حجم 1 متر مکعب (ساعت/متر مکعب) ≤ 0.2
خلاء از 0.1 مگاپاسکال تا 133 پاسکال زمان می‌برد (ساعت/متر مکعب) * * ≤ 1.0
خلاء نهایی (پاسکال) ≤ 10
خلاء حفظ شده در 133 پاسکال به مدت 24 ساعت با مقدار افزایش (پاسکال) ≤ 400
نرخ نشت سالانه ≤ 1%
میزان رطوبت SF6 پس از بازیافت (PPM/V) * * * ≤ 60
خلوص گاز و میزان روغن (PPM/G) ≤ 10
روش ذخیره سازی: مایع
فشار ذخیره سازی (مگاپاسکال) 8
ظرفیت (لیتر) 100
ظرفیت ذخیره سازی گاز (کیلوگرم) 100
روش احیای فیلتر خشک کن: احیای فعال سازی حرارت خلاء
منبع تغذیه سیستم چهار سیم سه فاز 3 Φ 380V 50Hz
توان کل (کیلووات) ≤ 10
نویز دسی بل (A) ≤ 75

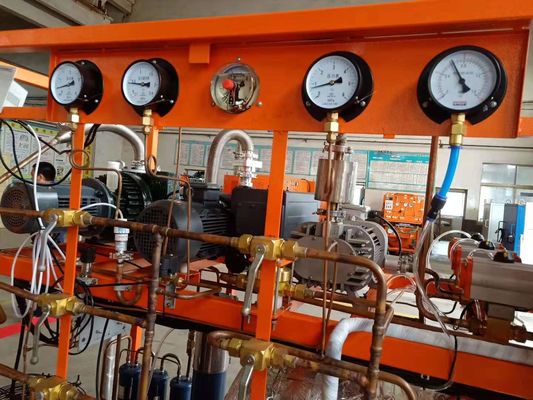

2. پارامترهای عملکرد اجزای اصلی
فرم نیمه بسته
جابجایی نظری متر مکعب در ساعت 36
حداکثر فشار اگزوز مگاپاسکال 3.5
فشار اگزوز مجاز مگاپاسکال 3.0
کمپرسور SF6
حداقل فشار مکش مجاز کیلوپاسکال 53
حداکثر فشار مکش مجاز مگاپاسکال 1.0
حداکثر دمای اگزوز درجه سانتیگراد 130
توان کیلووات 2.2
منبع تغذیه 3 Φ 380V 50Hz
نرخ استخراج لیتر بر ثانیه 15
خلاء نهایی پمپ خلاء پاسکال ≤ 15
روغن روان کننده روغن تبرید HD25
توان کیلووات 2.2
منبع تغذیه 3 Φ 380V 50Hz
دسته بندی کانتینر 2
فشار طراحی مگاپاسکال 8
دمای طراحی کانتینر درجه سانتیگراد 45
ظرفیت کانتینر ذخیره سازی لیتر 100
ظرفیت ذخیره سازی کانتینر ذخیره سازی کیلوگرم 100

پارامترهای حمل و نقل

جعبه چوبی ضدعفونی
ابعاد: 1600 * 1000 * 1200
وزن ناخالص: 650 کیلوگرم
