سیستم بازیافت، جاروبرقی و پر کردن گاز SF6 کاملا اتوماتیک
| محل منبع | شانگهای |
|---|---|
| نام تجاری | KSTONE |
| گواهی | ISO-9001 |
| شماره مدل | KSLH-6WYTO3Z |
| مدرک | KSLH-6WYTO3Z fully automati...em.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی / جعبه کارتن |
| زمان تحویل | 45 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 واحد در سال |
جزئیات محصول
| خلاء نهایی | ≤1 Pa | کمپرسور SF₆ بدون روغن | 6 متر3/ساعت |
|---|---|---|---|
| کمپرسور خلاء | 5.8 متر در ساعت | پمپ خلاء | 25 متر در ساعت |
| برجسته کردن | سیستم بازیابی گاز SF6 تمام اتوماتیک,سیستم جاروبرقی و پر کردن SF6,سیستم بازیابی SF6 با ضمانت |
||
توضیحات محصول

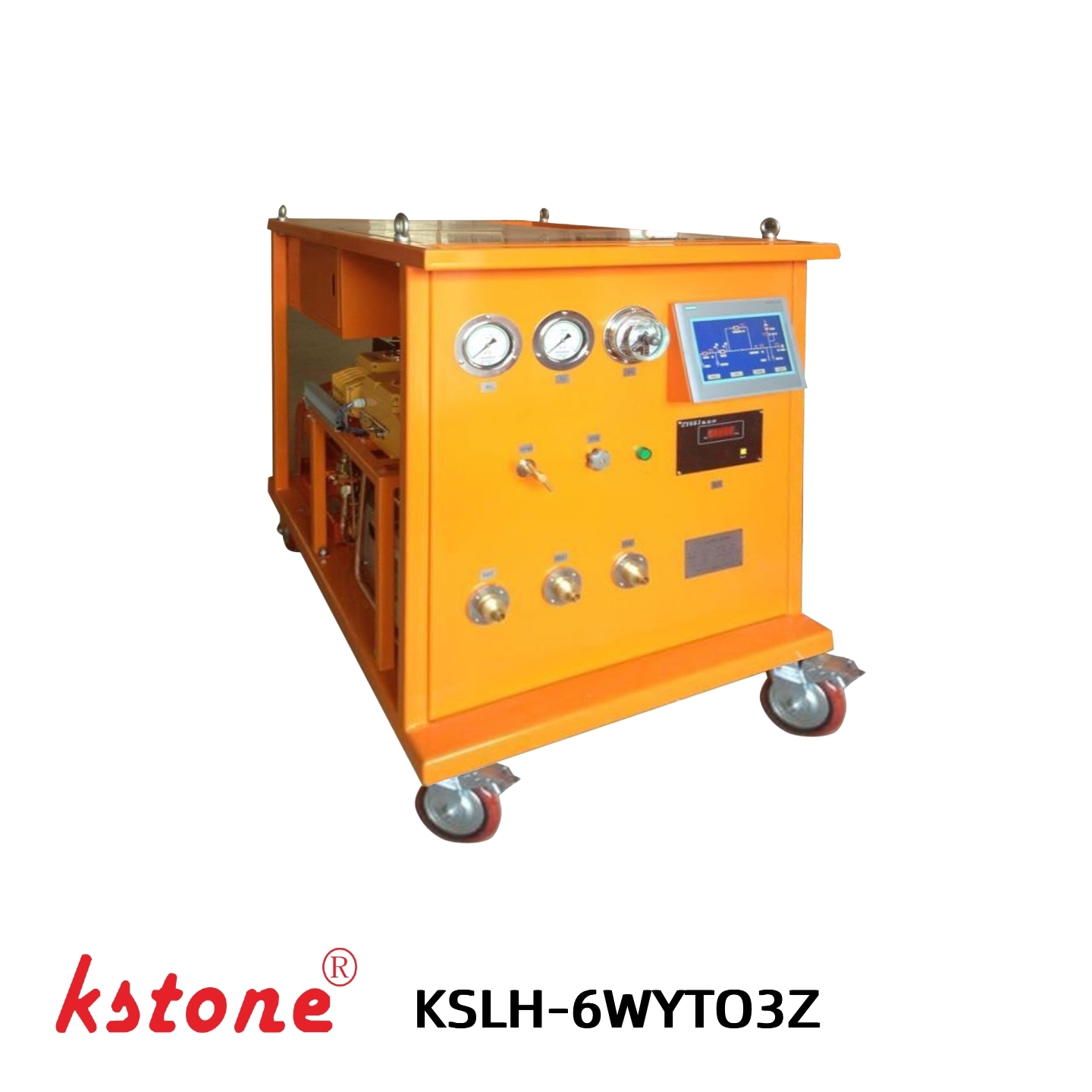

KSLH-6WYTO3Z
سیستم بازیابی، وکیوم و پر کردن تمام اتوماتیک گاز SF6
مایع سازی فشار بالا · کمپرسور بدون روغن · کنترل اتوماتیک PLC · خشک کن و فیلتر احیا کننده
سیستم بازیابی، وکیوم و پر کردن تمام اتوماتیک گاز SF6 مدل KSLH-6WYTO3Z یک واحد سیار مدیریت گاز SF6 است که برای بازیابی، مایع سازی فشار بالا، تخلیه خلاء و پر کردن مجدد گاز SF6 مورد استفاده در GIS، کلیدهای قدرت و سایر تجهیزات الکتریکی عایق بندی شده با SF6 طراحی شده است.
این سیستم ترکیبی از یک کمپرسور بدون روغن SF6 با ظرفیت 6 متر مکعب بر ساعت، فناوری مایع سازی فشار بالا، یک پمپ وکیوم 25 متر مکعب بر ساعت، خشک کن و فیلتر احیا کننده، یک صفحه نمایش لمسی PLC 10 اینچی و یک سیستم توزین خارجی را در یک واحد یکپارچه ترکیب می کند.
با کنترل کاملاً اتوماتیک، عملکرد خنک کننده با هوا و طراحی چرخ دستی متحرک، KSLH-6WYTO3Z برای تولیدکنندگان تجهیزات برق و همچنین برای کاربردهای خدمات و نگهداری SF6 در محل مناسب است.
ویژگی های کلیدی
کنترل تمام اتوماتیک PLC
KSLH-6WYTO3Z مجهز به یک صفحه نمایش لمسی PLC 10 اینچی برای کنترل و نظارت متمرکز است.
صفحه نمایش لمسی فرآیند عملیاتی و پارامترهای کلیدی را نمایش می دهد و به اپراتورها کمک می کند تا عملیات بازیابی، تخلیه خلاء و پر کردن SF6 را با دخالت دستی کمتر مدیریت کنند.
- صفحه نمایش لمسی PLC 10 اینچی
- کنترل فرآیند اتوماتیک
- نمایش وضعیت عملیاتی در زمان واقعی
- تنظیم و نظارت بر پارامترها
- نمایش فشار در واحدهای میلی بار و بار
مایع سازی فشار بالای گاز SF6
این سیستم از یک طراحی مایع سازی فشار بالا برای بازیابی گاز SF6 و مایع سازی آن برای ذخیره سازی کارآمد در سیلندر خارجی استفاده می کند.
حداکثر فشار تخلیه کمپرسور بدون روغن SF6 به 50 بار می رسد که فشار کافی برای مایع سازی فشار بالای SF6 را فراهم می کند.
گاز SF6 → فشرده سازی → فیلتراسیون و خشک کردن → مایع سازی فشار بالا → سیلندر ذخیره سازی
کمپرسور بدون روغن SF6
این سیستم از یک کمپرسور بدون روغن SF6 اختصاصی با جابجایی نظری 6 متر مکعب بر ساعت و حداکثر فشار تخلیه 50 بار طراحی شده است.
طراحی فشرده سازی بدون روغن به جلوگیری از ورود روغن روان کننده به مدار گاز SF6 در حین بازیابی کمک می کند.
این امر به ویژه برای کاربردهایی که حفظ کیفیت گاز SF6 بازیابی شده مهم است، مناسب است.
خشک کن و فیلتر احیا کننده
یک سیستم یکپارچه خشک کن و فیلتر به کاهش رطوبت و آلودگی ذرات در حین بازیابی گاز SF6 کمک می کند.
فیلتر خشک کن از احیا کننده فعال سازی حرارت خلاء استفاده می کند که امکان احیا و استفاده مجدد از فیلتر را فراهم می کند.
سیستم برای دستیابی به سطح رطوبت گاز SF6 بازیابی شده طراحی شده است:
≤60 ppm/V
سیستم توزین خارجی
سیستم توزین خارجی محدوده توزین 0 تا 120 کیلوگرم طراحی شده است.
اپراتورها می توانند وزن سیلندر را مستقیماً از طریق صفحه نمایش لمسی نظارت کرده و از موارد زیر استفاده کنند:
- توزین صفر (Tare weighing)
- نمایش وزن در زمان واقعی
- خاموش شدن اتوماتیک
این به اپراتور اجازه می دهد تا مقدار گاز SF6 منتقل شده در حین پر کردن را کنترل کند و از پر شدن بیش از حد جلوگیری می کند.
تخلیه خلاء عمیق
این سیستم مجهز به یک پمپ وکیوم 25 متر مکعب بر ساعت با خلاء نهایی ≤1 میلی بار طراحی شده است.
سیستم خلاء می تواند برای تخلیه هوا و رطوبت از تجهیزات SF6 قبل از پر کردن گاز استفاده شود.
خلاء نهایی مشخص شده سیستم خلاء کلی می تواند به این مقدار برسد:
≤1 میلی بار
طراحی خنک کننده با هوا و متحرک
KSLH-6WYTO3Z از طراحی خنک کننده با هوا استفاده می کند و نیاز به منبع آب خنک کننده خارجی را از بین می برد.
ساختار چرخ دستی متحرک مجهز به چرخ های گردان و ثابت برای حرکت و موقعیت دهی راحت در حین خدمات میدانی است.
این امر سیستم را برای موارد زیر مناسب می کند:
- نگهداری پست برق
- سرویس GIS
- نگهداری کلید قدرت
- بازیابی گاز SF6 در محل
- نصب تجهیزات الکتریکی
سیستم بازیابی گاز SF6 چیست؟
یک سیستم بازیابی گاز SF6 تجهیزات تخصصی است که برای بازیابی، ذخیره سازی و استفاده مجدد ایمن گاز هگزافلوئورید گوگرد (SF6) از تجهیزات الکتریکی در حین نگهداری، نصب و سرویس استفاده می شود.
SF6 به طور گسترده ای به عنوان یک محیط عایق و خاموش کننده قوس در موارد زیر استفاده می شود:
- سوئیچگیر عایق بندی شده با گاز (GIS)
- کلیدهای قدرت SF6
- خطوط عایق بندی شده با گاز (GIL)
- تجهیزات ولتاژ بالا الکتریکی
- تجهیزات پست برق
در حین نگهداری، گاز SF6 باید بازیابی شود و از انتشار مستقیم آن در جو خودداری شود.
یک سیستم کامل مدیریت گاز SF6 می تواند چندین عملیات ضروری را انجام دهد، از جمله:
بازیابی → فیلتراسیون و خشک کردن → مایع سازی → ذخیره سازی → تخلیه خلاء → پر کردن مجدد
KSLH-6WYTO3Z این عملکردهای اصلی را در یک سیستم متحرک یکپارچه می کند.
نحوه کار KSLH-6WYTO3Z
1. بازیابی گاز SF6
گاز SF6 از تجهیزات الکتریکی استخراج شده و به سیستم بازیابی منتقل می شود.
کمپرسور بدون روغن SF6 با ظرفیت 6 متر مکعب بر ساعت گاز بازیابی شده را فشرده می کند.
2. خشک کردن و فیلتراسیون
در طول فرآیند بازیابی، گاز از سیستم خشک کن و فیلتر یکپارچه عبور می کند.
سیستم به حذف موارد زیر کمک می کند:
- رطوبت
- ذرات جامد
فیلتر خشک کن احیا کننده را می توان از طریق حرارت خلاء برای استفاده مکرر فعال کرد.
3. مایع سازی فشار بالا
گاز SF6 فشرده شده برای مایع سازی فشار بالا بیشتر فشرده می شود.
سپس گاز SF6 مایع شده می تواند به یک سیلندر ذخیره سازی خارجی منتقل شود.
4. تخلیه خلاء
پس از نگهداری یا قبل از پر کردن مجدد، سیستم خلاء هوا و گازهای باقیمانده را از تجهیزات SF6 تخلیه می کند.
پمپ خلاء سرعت پمپاژ را فراهم می کند:
25 متر مکعب بر ساعت
با خلاء نهایی:
≤1 میلی بار
5. پر کردن گاز SF6
پس از تخلیه تجهیزات، گاز SF6 می تواند از سیلندر ذخیره سازی به تجهیزات الکتریکی منتقل شود.
سیستم توزین خارجی به طور مداوم وزن سیلندر را نظارت می کند.
عملکرد خاموش شدن اتوماتیک می تواند فرآیند پر کردن را طبق شرایط عملیاتی از پیش تعیین شده متوقف کند.
مشخصات فنی
|
پارامتر |
مشخصات |
|---|---|
|
مدل |
KSLH-6WYTO3Z |
|
نوع |
تمام اتوماتیک، مایع سازی فشار بالا، خنک کننده با هوا، متحرک |
|
کاربرد |
بازیابی، وکیوم و پر کردن گاز SF6 |
|
دمای عملیاتی |
-10 درجه سانتیگراد تا 40 درجه سانتیگراد |
|
فشار اولیه بازیابی |
8 بار |
|
فشار نهایی بازیابی |
≤1 میلی بار |
|
فشار اولیه پر کردن |
≤1 میلی بار |
|
فشار نهایی پر کردن |
≤10 بار |
|
خلاء نهایی |
≤1 میلی بار |
|
رطوبت SF6 بازیابی شده |
≤60 ppm/V |
|
محتوای روغن |
0 |
|
روش مایع سازی |
مایع سازی فشار بالا |
|
احیا کننده فیلتر خشک کن |
احیا کننده فعال سازی حرارت خلاء |
|
منبع تغذیه |
3 فاز 380 ولت، سه فاز چهار سیمه |
|
توان کل |
≤7 کیلووات |
|
سطح صدا |
≤70 دسی بل (A) |
|
ابعاد |
1200 × 880 × 1350 میلی متر |
|
وزن تجهیزات |
≤500 کیلوگرم |
مشخصات اجزای اصلی
|
جزء |
مشخصات |
|---|---|
|
کمپرسور بدون روغن SF6 |
6 متر مکعب بر ساعت |
|
حداکثر فشار تخلیه کمپرسور |
50 بار |
|
کمپرسور خلاء |
5.8 متر مکعب بر ساعت |
|
خلاء نهایی کمپرسور خلاء |
≤1 میلی بار |
|
پمپ وکیوم |
25 متر مکعب بر ساعت |
|
خلاء نهایی پمپ وکیوم |
≤1 میلی بار |
|
صفحه نمایش لمسی PLC |
10 اینچ |
|
سیستم توزین خارجی |
0 تا 120 کیلوگرم |
|
توابع توزین |
توزین صفر و خاموش شدن اتوماتیک |
|
فیلتر خشک کن |
احیا کننده |
|
فیلتر ذرات |
یکپارچه |
کنترل و نظارت
صفحه نمایش لمسی PLC 10 اینچی
صفحه نمایش لمسی PLC 10 اینچی یکپارچه یک رابط متمرکز برای بهره برداری و نظارت بر سیستم مدیریت گاز SF6 فراهم می کند.
رابط اصلی
رابط اصلی نمای کلی از فرآیند عملیاتی و وضعیت سیستم را ارائه می دهد.
رابط تنظیمات
رابط تنظیمات به اپراتورها اجازه می دهد تا پارامترهای عملیاتی و توابع کنترل را پیکربندی کنند.
صفحه عملیات
صفحه عملیات اطلاعات زمان واقعی را در طول بازیابی، تخلیه خلاء و پر کردن SF6 ارائه می دهد.
کاربردها
نگهداری GIS
KSLH-6WYTO3Z می تواند برای بازیابی، تخلیه خلاء و پر کردن مجدد گاز SF6 در طول بازرسی و نگهداری GIS استفاده شود.
سرویس کلید قدرت SF6
این سیستم از عملیات بازیابی و پر کردن مجدد SF6 در طول نگهداری و سرویس کلید قدرت پشتیبانی می کند.
نگهداری پست برق
طراحی متحرک خنک کننده با هوا، این واحد را برای مدیریت گاز SF6 در محل در پست های برق مناسب می کند.
نصب تجهیزات الکتریکی
سیستم خلاء می تواند هوا و گازهای باقیمانده را قبل از پر کردن SF6 در طول نصب و راه اندازی تخلیه کند.
ذخیره سازی و بازیافت گاز SF6
گاز SF6 بازیابی شده می تواند تحت فشار بالا مایع شده و برای ذخیره سازی موقت و استفاده مجدد بعدی به سیلندرهای خارجی منتقل شود.
KSLH-6WYTO3Z در مقابل DILO Piccolo L030R02
یک جایگزین عملی DILO برای مدیریت گاز SF6
به دنبال جایگزینی برای DILO Piccolo L030R02 هستید؟
KSLH-6WYTO3Z یک راه حل یکپارچه قابل مقایسه برای بازیابی، مایع سازی، تخلیه خلاء و پر کردن گاز SF6 ارائه می دهد، در حالی که یک کمپرسور بدون روغن با ظرفیت بالاتر و یک صفحه نمایش لمسی PLC بزرگتر 10 اینچی با عملکرد کاملاً اتوماتیک را ارائه می دهد.
|
ویژگی |
KSTONE KSLH-6WYTO3Z |
DILO Piccolo L030R02 |
|---|---|---|
|
عملیات |
کاملاً اتوماتیک |
نیمه اتوماتیک |
|
کمپرسور SF6 |
بدون روغن |
بدون روغن |
|
ظرفیت کمپرسور |
6 متر مکعب بر ساعت |
3.2 متر مکعب بر ساعت @ 50 هرتز |
|
حداکثر فشار کمپرسور |
50 بار |
50 بار |
|
بازیابی SF6 |
≤1 میلی بار |
<1 میلی بار |
|
پمپ وکیوم |
25 متر مکعب بر ساعت |
25 متر مکعب بر ساعت |
|
خلاء نهایی پمپ وکیوم |
≤1 میلی بار |
<1 میلی بار |
|
فیلتر خشک کن |
احیا کننده |
فیلتر خشک |
|
فیلتر ذرات |
بله |
بله |
|
صفحه نمایش لمسی |
PLC 10 اینچی |
صفحه نمایش لمسی رنگی 3.5 اینچی |
|
واحدهای فشار |
میلی بار / بار |
بار / میلی بار / کیلو پاسکال / psi / تور |
|
توزین خارجی |
0 تا 120 کیلوگرم |
0 تا 120 کیلوگرم |
|
عملکرد صفر (Tare Function) |
بله |
بله |
|
خاموش شدن اتوماتیک |
بله |
بله |
|
خنک کننده |
خنک کننده با هوا |
خنک کننده با هوا |
|
طراحی متحرک |
بله |
بله |
|
ابعاد |
1200 × 880 × 1350 میلی متر |
1200 × 800 × 1170 میلی متر |
|
وزن |
≤500 کیلوگرم |
300 کیلوگرم |
|
صدا |
≤70 دسی بل (A) |
<70 دسی بل (A) در دیتاشیت L030R02 |
|
رنگ |
RAL 2004 |
RAL 2004 / نارنجی |
KSTONE پیکربندی های انعطاف پذیری را برای مشتریانی که به دنبال جایگزینی برای چرخ دستی های خدمات SF6 DILO هستند، از جمله ظرفیت کمپرسور سفارشی، پیکربندی سیلندر ذخیره سازی، منبع تغذیه و توابع کنترل ارائه می دهد.
لوازم جانبی استاندارد
شلنگ پر کردن SF6 DN8
- طول: 3 متر
- اتصال: G5/8
- یک سر برای اتصال به سیلندر SF6 طراحی شده است
شلنگ فشار بالا DN20
- تعداد: 2 عدد
- طول: هر کدام 5 متر
- مجهز به شیرهای خودکار آب بندی DN20
دفترچه راهنمای عملیاتی
- دفترچه راهنمای عملیاتی انگلیسی
- دفترچه راهنمای عملیاتی چینی
طراحی شده برای خدمات SF6 در محل
KSLH-6WYTO3Z عملکردهای اصلی مورد نیاز برای سرویس تجهیزات SF6 را در یک واحد متحرک یکپارچه ترکیب می کند.
بازیابی
بازیابی کارآمد گاز SF6 از تجهیزات الکتریکی.
فیلتراسیون و خشک کردن
کاهش رطوبت و آلودگی ذرات در حین بازیابی گاز.
مایع سازی
مایع سازی فشار بالا برای ذخیره سازی کارآمد SF6.
وکیوم
تخلیه خلاء عمیق قبل از پر کردن مجدد SF6.
پر کردن
پر کردن کنترل شده SF6 با توزین سیلندر خارجی.
چرا KSTONE KSLH-6WYTO3Z را انتخاب کنیم؟
01. فشرده سازی بدون روغن SF6
به حداقل رساندن آلودگی روغن در مدار گاز SF6 کمک می کند.
02. مایع سازی فشار بالا
امکان بازیابی و مایع سازی کارآمد گاز SF6 برای ذخیره سازی را فراهم می کند.
03. فیلتر خشک کن احیا کننده
احیا کننده حرارت خلاء امکان استفاده مکرر از فیلتر خشک کن را فراهم می کند.
04. عملکرد کاملاً اتوماتیک
کنترل مبتنی بر PLC عملیات بازیابی، وکیوم و پر کردن SF6 را ساده می کند.
05. توزین یکپارچه
سیستم توزین خارجی 0 تا 120 کیلوگرم با توابع صفر و خاموش شدن اتوماتیک.
06. طراحی خنک کننده با هوا
نیازی به منبع آب خنک کننده خارجی نیست.
07. ساختار متحرک
چرخ های گردان و ثابت حرکت و موقعیت دهی را در حین خدمات میدانی تسهیل می کنند.
08. عملکردهای یکپارچه خدمات SF6
بازیابی، خشک کردن و فیلتراسیون، مایع سازی، تخلیه خلاء و پر کردن در یک سیستم یکپارچه شده اند.
گردش کار معمول خدمات SF6
01 — اتصال
تجهیزات SF6 و سیلندر ذخیره سازی را به سیستم وصل کنید.
↓
02 — بازیابی
گاز SF6 را با استفاده از کمپرسور بدون روغن بازیابی کنید.
↓
03 — فیلتر و خشک کردن
کاهش رطوبت و آلودگی ذرات.
↓
04 — مایع سازی و ذخیره سازی
SF6 بازیابی شده را تحت فشار بالا مایع کرده و به سیلندر ذخیره سازی منتقل کنید.
↓
05 — وکیوم
تجهیزات الکتریکی را قبل از پر کردن مجدد تخلیه کنید.
↓
06 — پر کردن مجدد
گاز SF6 را در حین نظارت بر وزن سیلندر از طریق سیستم توزین خارجی پر کنید.
سوالات متداول
KSLH-6WYTO3Z برای چه مواردی استفاده می شود؟
KSLH-6WYTO3Z یک سیستم مدیریت گاز SF6 کاملاً اتوماتیک است که برای بازیابی، مایع سازی فشار بالا، تخلیه خلاء و پر کردن مجدد گاز SF6 در GIS، کلیدهای قدرت و سایر تجهیزات الکتریکی عایق بندی شده با SF6 طراحی شده است.
آیا کمپرسور SF6 بدون روغن است؟
بله. این سیستم از یک کمپرسور بدون روغن SF6 با ظرفیت 6 متر مکعب بر ساعت با حداکثر فشار تخلیه 50 بار استفاده می کند.
آیا سیستم به آب خنک کننده نیاز دارد؟
خیر. KSLH-6WYTO3Z از طراحی خنک کننده با هوا استفاده می کند و نیازی به منبع آب خنک کننده خارجی ندارد.
آیا سیستم می تواند پر کردن را به طور خودکار متوقف کند؟
بله. سیستم توزین خارجی 0 تا 120 کیلوگرم از توزین صفر و خاموش شدن اتوماتیک پشتیبانی می کند.
ظرفیت پمپ وکیوم چقدر است؟
پمپ وکیوم دارای سرعت پمپاژ 25 متر مکعب بر ساعت و خلاء نهایی ≤1 میلی بار طراحی شده است.
آیا فیلتر خشک کن قابل احیا است؟
بله. فیلتر خشک کن از احیا کننده فعال سازی حرارت خلاء استفاده می کند که امکان احیا و استفاده مکرر را فراهم می کند.
سیستم چه گازهایی را می تواند مدیریت کند؟
KSLH-6WYTO3Z به طور خاص برای کاربردهای مدیریت گاز SF6 طراحی شده است.
آیا سیستم قابل سفارشی سازی است؟
KSTONE راه حل های مدیریت گاز SF6 سفارشی را بر اساس پیکربندی تجهیزات، الزامات سیلندر ذخیره سازی، منبع تغذیه و شرایط کاربرد ارائه می دهد.
درخواست قیمت برای KSLH-6WYTO3Z
به دنبال سیستم بازیابی تمام اتوماتیک گاز SF6 برای نگهداری GIS، کلید قدرت یا پست برق هستید؟
KSTONE می تواند تجهیزات بازیابی، وکیوم و پر کردن گاز SF6 را با پیکربندی های سفارشی مطابق با کاربرد شما ارائه دهد.
برای مشخصات فنی، قیمت و گزینه های سفارشی سازی با KSTONE تماس بگیرید.
