سیستم مدیریت گاز SF6 با ظرفیت بالا طراحی شده برای بازیابی، ذخیره سازی، پمپاژ خلاء، پر کردن و تصفیه
| محل منبع | شانگهای |
|---|---|
| نام تجاری | KSTONE |
| گواهی | ISO-9001 |
| شماره مدل | KSLHRY-18Y/20-63-200MZ |
| مدرک | KSLH-18Y:20-63-200MZ(415V).pdf |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی / جعبه کارتن |
| زمان تحویل | 45 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 واحد در سال |
جزئیات محصول
| جابجایی نظری کمپرسور SF6 | 6 متر3/ساعت | میزان پمپاژ | 40 متر مکعب در ساعت |
|---|---|---|---|
| خلاء نهایی | ≤0.1 mbar | مخزن ذخیره سازی | 600 لیتر |
| برجسته کردن | سیستم بازیابی گاز SF6,سیستم ذخیره سازی SF6 با ظرفیت بالا,سیستم پمپاژ خلاء SF6 |
||
توضیحات محصول

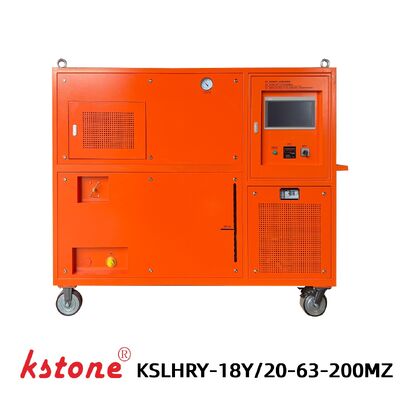

KSLHRY-18Y/20-63-200MZ ((415V) دستگاه بازیابی گاز SF6
سیستم بازیابی گاز SF6 با مایع سازی با فشار بالا با مخزن 600L
درKSTONE KSLHRY-18Y/20-63-200MZ ((415V) دستگاه بازیابی گاز SF6یک سیستم حمل و نقل گاز سنگین SF6 است که برای بازیابی، ذخیره سازی، پمپاژ خلاء، پر کردن و تصفیه گاز هکسا فلوراید گوگرد (SF6) از GIS طراحی شده است.قطع کننده های مدار و سایر تجهیزات الکتریکی عایق شده SF6.
با استفاده ازروش بازیابی از طریق مایع سازی با فشار بالا، این سیستم SF6 را به فشار بالا فشرده می کند و آن را به شکل مایع برای ذخیره سازی کارآمد تبدیل می کند.سیستم تصفیه و سیستم خشک کردن در یک واحد متحرک.
باکنترل صفحه لمسی PLC، خنک کننده هوا و ظرفیت ذخیره سازی 600L، این سیستم بازیابی گاز SF6 مناسب برای تولید کنندگان تجهیزات الکتریکی، زیر ایستگاه ها،برنامه های برق و برنامه های نگهداری SF6 که نیاز به پردازش گاز با ظرفیت بالا دارند.
ویژگی های کلیدی
بازیافت مایع سازی با فشار بالا
کمپرسور SF6 از تکنولوژی مایع سازی با فشار بالا برای تبدیل SF6 به شکل مایع برای ذخیره سازی کارآمد و پر کردن بطری استفاده می کند.
ظرفیت ذخیره سازی 600L SF6
برنامه های یکپارچهظرف ذخیره سازی 600 لیتراز ذخیره سازی گاز و مایع SF6 پشتیبانی می کند و ظرفیت کافی برای عملیات بازیابی SF6 در مقیاس بزرگ فراهم می کند.
کنترل گاز SF6 چند وظیفتی
يک سيستم شامل:
- بازیافت گاز SF6
- ذخیره گاز SF6
- پمپاژ خلاء
- پر کردن گاز SF6
- پر کردن بطری SF6
- فیلتر کردن گاز
- خشک کردن گاز
کنترل خودکار PLC
رابط صفحه نمایش لمسی PLC یک سیستم کنترل بدیهی با حالت های عملیاتی اختصاصی برای پمپاژ خلاء، بازیابی، پر کردن و پر کردن بطری را فراهم می کند.
سیستم خشک کردن خود بازسازی
فیلتر خشک کن داخلی استفاده می کندگرمایش خلاء فعال سازی بازسازی، اجازه می دهد تا سیستم خشک کردن برای کار مکرر بازسازی شود.
طراحی هوا خنک و قابل حمل
این سیستم از خنک کننده هوا استفاده می کند و نیازی به یک منبع آب خارجی ندارد، که آن را برای عملیات سرویس و نگهداری مناسب می کند.
تصفیه گاز SF6
در طول فرآیند بازیابی، سیستم فیلتر و خشک کردن یکپارچه کمک می کند تا رطوبت وذرات جامداز گاز بازیافت شده SF6.
وظایف اصلی
SF6 بازیابی و ذخیره گاز
این سیستم گاز SF6 را از تجهیزات الکتریکی بازیابی می کند و آن را در ظرف ذخیره سازی 600L یکپارچه ذخیره می کند. مایع سازی با فشار بالا کارایی ذخیره سازی را بهبود می بخشد.
پمپاژ خلاء
یک پمپ خلاء اختصاصی برای تخلیه تجهیزات الکتریکی SF6 قبل از پر کردن یا راه اندازی گاز فراهم شده است.
پر کردن گاز SF6
SF6 ذخیره شده را می توان از طریق سیستم پر کردن به سوئیچ گیر منتقل کرد. فشار پر کردن را می توان از طریق شیر کاهش فشار کنترل کرد.
SF6 پر کردن بطری
کمپرسور فشار بالا اجازه می دهد که SF6 بازیابی شده به بطری های خارجی SF6 منتقل شود.
پر کردن بطری SF6 یک عملیات فنی است و فقط باید توسط پرسنل آموزش دیده و با رعایت روش های ایمنی قابل اجرا انجام شود.
فیلتر و خشک کردن
مدار بازیابی شامل فیلتر و یک سیستم خشک کردن بازسازی شده برای کمک به حفظ کیفیت SF6 بازیابی شده در طول رسیدگی است.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | KSLHRY-18Y/20-63-200MZ ((415V) |
| نوع | مایع سازی با فشار بالا، خنک کننده با هوا، قابل حمل |
| دمای محیط | -10°C تا 40°C |
| فشار اولیه بهبود | ≤ 10 بار |
| فشار نهایی بازیابی | ≤ 0 MPa |
| رفع فشار اولیه | ≤ 133 Pa |
| فشار نهایی | ≤ 10 بار |
| خلاء نهایی | ≤ 2 × 10−3 mbar |
| نرخ سالیانه نشت | ≤ 0.5% |
| رطوبت بازیافت شده SF6 | ≤ 60 ppm/V |
| محتوای روغن SF6 بازیافت شده | 0 ppm |
| حالت ذخیره سازی | گاز / مایع |
| فشار مخزن | 50 بار |
| حجم مخزن | ۶۰۰ لیتر |
| ظرفیت ذخیره مایعات | ۶۰۰ کیلوگرم |
| روش مایع سازی | مایع سازی با فشار بالا |
| بازسازی فیلتر خشک کردن | فعال سازی رجنریشن گرمایش خلاء |
| منبع برق | فاز 3، 415 ولت، 50 هرتز |
| کل قدرت | ≤ 15 کیلو وات |
| سطح سر و صدا | ≤ 75 دی سی بی ((A) |
| وزن تجهیزات | ≤ 600 kg |
کمپرسور SF6
| پارامتر | مشخصات |
|---|---|
| نوع کمپرسور | پیستون خنک کننده با هوا |
| جابجایی نظری | 6 متر3/ساعت |
| حداکثر فشار تخلیه | 30 بار |
| فشار تخلیه مجاز | 28 بار |
| حداقل فشار مکش مجاز | 50 mbar |
| حداکثر فشار مکش مجاز | 5 بار |
| حداکثر دمای خروجی | 130°C |
| قدرت کمپرسور | 2.2 کیلو وات |
پمپ خلاء
| پارامتر | مشخصات |
|---|---|
| سرعت پمپ کردن | ۴۰ متر در ساعت |
| خلاء نهایی | ≤ 0.1 mbar |
| قدرت | 2.2 کیلو وات |
مخزن
| پارامتر | مشخصات |
|---|---|
| دسته بندی کانتینر | نوع دوم |
| فشار طراحی | 39 بار |
| دمای طراحی | 100 درجه سانتیگراد |
| حجم | ۶۰۰ لیتر |
| ظرفیت ذخیره مایعات | ۶۰۰ کیلوگرم |
اصل کار
KSLHRY-18Y/20-63-200MZ ((415V) ترکیبی از یککمپرسور SF6، پمپ خلاء، ظرف ذخیره سازی، سیستم تصفیه، سیستم خشک کردن، شیرها و ابزار اندازه گیری.
در طول بازیابی SF6 ، کمپرسور فشار گاز بازیابی شده را افزایش می دهد. بر اساس ویژگی های فشار و دمای SF6 ،گاز در شرایط فشار بالا مایع شده و در ظرف ذخیره سازی 600L ذخیره می شود..
در عین حال، سیستم تصفیه و خشک کردن کمک می کند تاآب و ذرات جامددر هنگام دستکاری گاز.
سیستم می تواند سپس از SF6 ذخیره شده برای پر کردن گاز استفاده کند یا SF6 را از طریق مدار پر کردن با فشار بالا به بطری های خارجی منتقل کند.
کنترل خودکار PLC
سیستم کنترل صفحه لمسی PLC حالت های عملیاتی اختصاصی را برای روش های مختلف مدیریت SF6 فراهم می کند.
درخواست ها
KSLHRY-18Y/20-63-200MZ ((415V) برای دستکاری گاز SF6 در زمان:
- نصب و راه اندازی GIS
- نگهداری GIS
- تعمیر و نگهداری قطعات سرک SF6
- نگهداری زیر ایستگاه
- تولید تجهیزات الکتریکی SF6
- بازیافت و ذخیره گاز SF6
- پر کردن بطری SF6
- تعویض و تعمیر تجهیزات الکتریکی
آن را به ویژه مناسب برای برنامه های کاربردی که نیاز بهعملکردهای ذخیره سازی SF6 با ظرفیت بزرگ و مدیریت جامع گاز.
لوازم جانبی استاندارد
بسته استاندارد شامل:
- 1 × SF6 دستگاه بازیابی گاز
- 1 × راهنمای کاربری
- 1 × گواهی سازگاری
- لوله دو لایه ای با سیم فولاد 1 × 5 متری با اتصال DN20 خود بسته و اتصال بالولولول بالول
- لوله لاستیکی دو لایه ای از سیم فولادی با اتصال DN20
- 10 × M27 × 1.5 بسته بندی مهر و موم
- 10 × M36 × 2 بسته بندی مهر و موم
- 1 × M36 × 2 رشته زنانه به M27 × 1.5 آداپتور رشته مرد
- 1 × کلید فرنچ
- 1 × پوشش ضد باران
لوله ها، کانکتورها و آداپتورها همچنین می توانند با توجه به GIS، قطع کننده مدار یا رابط تجهیزات SF6 مشتری سفارشی شوند.
چرا KSTONE SF6 تجهیزات بازیابی گاز را انتخاب کنید؟
KSTONE متخصص درتجهیزات بازیافت، دستکاری، آزمایش و تصفیه گاز SF6برای کاربردهای انتقال و توزیع برق.
سیستم های بازیابی گاز SF6 ما برای ظرفیت های مختلف تجهیزات و الزامات عملیاتی، از واحدهای بازیابی قابل حمل تا سیستم های خدمات SF6 خودکار با ظرفیت بزرگ طراحی شده اند.
برای پروژه هایی که نیاز به پیکربندی سفارشی دارند، KSTONE می تواند راه حل هایی را بر اساس:
- ظرفیت گاز SF6
- سرعت بازیابی
- حجم مخزن
- منبع برق
- الزامات خلاء
- الزامات پر کردن گاز
- رابط های GIS و قطع کننده مدار
- استفاده خودکار یا دستی
با KSTONE تماس بگیرید تا نیازهای بازیابی گاز SF6 خود را مورد بحث قرار دهید.
محصولات مرتبط KSTONE
برای یک راه حل کامل پردازش گاز SF6، شما ممکن است علاقه مند باشید:
سیستم های بازیابی گاز SF6
بررسی تنظیمات مختلف بازیابی، جاروبرقی، پر کردن و ذخیره سازی.
آنالیزرهای گاز SF6
اندازه گیری خلوص SF6، رطوبت و محصولات تجزیه پس از نگهداری یا بازیابی گاز.
سنجه های نشت SF6
شناسایی نشت SF6 از GIS، قطع کننده های مدار، شیرها و سایر تجهیزات SF6.
SF6 سیستم های پمپاژ خلاء
راه حل های خلاء اختصاصی برای تخلیه تجهیزات الکتریکی SF6.
تجهیزات مخلوط و شارژ گاز SF6/N2
برای کاربردهایی که نیاز به مخلوط و پر کردن گاز SF6/N2 کنترل شده دارند.
سوالات عمومی
KSLHRY-18Y/20-63-200MZ ((415V) برای چه چیزی استفاده می شود؟
برای بازیابی، ذخیره سازی، جاروبرقی، پر کردن و دستکاری گاز SF6 از GIS، قطع کننده های مدار و سایر تجهیزات الکتریکی عایق شده SF6 طراحی شده است.
ظرفیت ذخیره سازی چقدر است؟
این سیستم مجهز به یکمخزن 600 لیتربا ظرفیت ذخیره سازی مایعات اعلام شده تا 600 کیلوگرم.
این سیستم بازیافت SF6 می تونه بطری های گاز رو پر کنه؟
بله، اين سيستم از کمپرسور فشار بالا SF6 براي انتقال SF6 به بطري هاي بيروني استفاده ميکنه
آیا سیستم به آب خنک کننده نیاز دارد؟
نه، از يهخنک کننده هواطراحی شده و نیازی به یک منبع آب خارجی ندارد.
اين عمل اتوماتيكه؟
بله، این سیستم از کنترل PLC با صفحه لمسی استفاده می کند و حالت های عملیاتی خودکار را برای پمپاژ خلاء، بازیابی، پر کردن و پر کردن سیلندر فراهم می کند.
آیا می توان لوله ها و کانکتورها را سفارشی کرد؟
بله، لوله ها، آداپتورها و کانکتورها می توانند بر اساس GIS یا رابط قطعات مدار مشتری تنظیم شوند.
اين مدل به چه منبع نيروي نياز داره؟
پیکربندی استاندارد استفاده می کندمنبع برق سه فاز ۴۱۵ ولت، ۵۰ هرتز.
درخواست نقل قول
دنبال يهسیستم بازیابی گاز 600L SF6برای تعمیرات GIS، تعمیر و نگهداری قطعات قطع کننده یا کاربردهای زیر ایستگاه؟
ولتاژ دستگاه، مقدار گاز SF6، ظرفیت ذخیره سازی مورد نیاز، منبع برق و رابط اتصال را به ما بفرستید.KSTONE می تواند یک پیکربندی مناسب برای بازیابی SF6 و پردازش گاز را برای برنامه شما توصیه کند.
مدل: KSLHRY-18Y/20-63-200MZ ((415V)
برای مشخصات فنی، قیمت گذاری و پیکربندی سفارشی با KSTONE تماس بگیرید.
