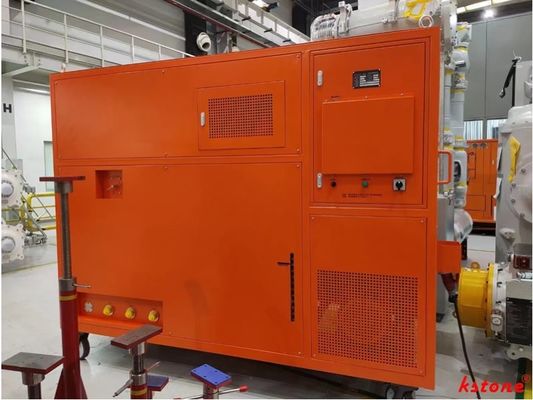

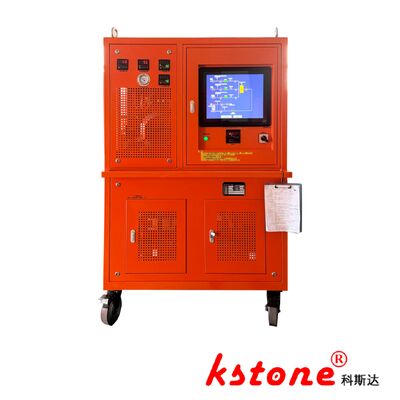

دستگاه بازیابی فشار بالا C4f7n 30m3/h 400L ذخیره سازی GIS 110-550KV صفحه لمسی اتوماتیک KSC4-30WY/20-400Z

دستگاه بازیابی C4f7n با فشار بالا 30 متر مکعب در ساعت، مخزن 400 لیتری، GIS 110-550KV، صفحه لمسی خودکار [KSC4-30WY/20-400Z]

زمینه کاربرد

I. استانداردهای مرجع طراحی و ساخت

• شرایط فنی برای دستگاه بازیابی گاز هگزافلوراید گوگرد — DL/T 662-2009
• مشخصات فنی برای دستگاه بازیابی، پر کردن مجدد و تصفیه SF6 — Q/GDW 470-2010
• هگزافلوراید گوگرد صنعتی — GB/T 12022-2006
• الزامات ایمنی برای پمپ های خلاء — GB 22360-2008
• مخازن تحت فشار — GB 150.1~150.4-2011
• آکوستیک — تعیین سطوح توان صوتی منابع نویز با استفاده از فشار صوت — روش آسان با استفاده از یک سطح اندازه گیری پوششی بر روی یک صفحه بازتابنده — GB/T 3768-1996
• پلاک ها — GB/T 13306-2011
• شرایط فنی عمومی برای بسته بندی محصولات مکانیکی و الکتریکی — GB/T 13384-2008
• کد طراحی برای توزیع تجهیزات الکتریکی تجهیزات الکتریکی عمومی — GB 50055-2011
• الزامات ایمنی برای تجهیزات الکتریکی برای اندازه گیری، کنترل و استفاده آزمایشگاهی — قسمت 1: الزامات عمومی — GB 4793.1-1995
• تجهیزات الکتریکی ماشین آلات صنعتی — قسمت 1: شرایط فنی عمومی — GB 5226.1-2008
• شاخص های گرافیکی برای بسته بندی، ذخیره سازی و حمل و نقل — GB/T 191-2008

II. عملکردهای اصلی و ویژگی ها

عملکردهای کلی

سیستم بازیابی

• اجزای اصلی: کمپرسور فشار قوی بدون روغن، با طراحی ساختاری خنک شونده با هوا برای کل سیستم.
• دستگاه های حفاظتی: کاهنده های فشار و شیرهای برقی کمکی مغناطیسی در ورودی و خروجی سیستم بازیابی پیکربندی شده اند تا از آسیب ناشی از فشار ورودی/خروجی که از حد مجاز کمپرسور تجاوز می کند، جلوگیری شود.

سیستم پمپاژ خلاء

• نوع پمپ: پمپ خلاء پره ای با اتصال مستقیم، با اندازه کوچک، بدون دود/چکه/نشتی روغن و خلاء نهایی 10 Pa.
• دستگاه ضد برگشت روغن: از بازگشت روغن پمپ به داخل کلید در هنگام قطع برق یا خاموش شدن ناگهانی جلوگیری می کند.
• گیج خلاء: گیج خلاء دیجیتال با دقت بالا برای اندازه گیری دقیق خلاء، آسان برای استفاده.
• کاربردها: تخلیه خود دستگاه، فعال سازی خلاء فیلترها و تخلیه تجهیزات الکتریکی (واحد خلاء بزرگتر اختیاری).

سیستم تصفیه

• فیلترها: فیلتر گرد و غبار با دقت بالا، فیلتر خشک کن و فیلتر محصول تجزیه شده وارداتی، کنترل اندازه ذرات گرد و غبار گاز زیر 1 میکرومتر و رطوبت زیر 40 ppm.
• فناوری بازسازی: بازسازی فعال سازی حرارتی خلاء، که به سیستم خشک کن اجازه می دهد تا به طور مستقل و بدون جداسازی یا تعویض عنصر فیلتر بازسازی شود.

سیستم شارژ

سیستم کنترل الکتریکی

• اجزا: اجزای الکتریکی با نام تجاری با عملکردهای حفاظتی برای تعویض توالی فاز، نشتی، از دست دادن فاز، گرمای بیش از حد و رله های حرارتی.
• طراحی: کنترل پیوند چند مرحله ای برای جلوگیری از آسیب تجهیزات ناشی از عملکرد نادرست. حفاظت توالی فاز سفارشی با ولتاژ مقاومت 500 ولت برای قابلیت اطمینان بالا.

سیستم ایمنی

• دستگاه های حفاظت از فشار سه گانه برای جلوگیری از انفجار و آسیب.
• اتصال زمین: مجهز به پیچ های اتصال زمین ایمنی برای اتصال آسان به زمین.
• ساختار: طراحی جعبه محصور برای جدا کردن اپراتورها از ماشین آلات داخلی، ارائه محافظت در برابر گرد و غبار، ضد آب و کاهش نویز.

سیستم خط لوله

• لوله ها: لوله های مسی قرمز با کیفیت بالا با ضخامت دیواره ≥1.6 میلی متر، به صورت افقی و عمودی مرتب شده اند.
• اتصالات: اتصالات مسی قرمز که برای جوشکاری در تمام خم ها و اتصالات استفاده می شود (نه خم های ساده کشیده شده)، با جوشکاری آغشته به نقره برای استحکام و چقرمگی بالا، اطمینان از عدم نشتی.

سیستم ذخیره سازی

• مخازن ذخیره سازی گاز: طراحی، ساخت و آزمایش طبق GB 150 مخازن تحت فشار فولادی، هر کدام دارای شماره گواهی منحصر به فرد صادر شده توسط مقامات ملی.
• لوازم جانبی: گیج های فشار استاندارد و نمایشگر دیجیتال فشار C4.

سیستم عملیاتی

• کنترل: اتوماسیون کامل PLC با صفحه نمایش لمسی رنگی 15 اینچی.
• رابط: رابط عملیاتی گرافیکی با نمودارهای شماتیک داخلی از فرآیند بازیابی، پشتیبانی از عملکرد خودکار با یک کلید و عملکرد دستی با کلیک بر روی گرافیک های دستگاه در شماتیک.
• ایمنی: حفاظت جامع در برابر عملکرد نادرست، با نشانگر خطای بلادرنگ و راهنمایی عیب یابی. حالت زبان چینی موجود است.

• نمودار سیستم دستگاه بازیابی خودکار C4

• ساختار: کل دستگاه مجهز به یک پوسته محافظ فلزی بسته است، با درها و پنجره های تعمیر و نگهداری رزرو شده است. چرخ های جهانی با قطر بزرگ در پایین برای حرکت آسان نصب شده اند و تیرهای متقاطع با استحکام بالا امکان بلند کردن لیفتراک را فراهم می کنند. گوشواره های بالابر جداشدنی در چهار گوشه بالای دستگاه برای بلند کردن راحت نصب شده اند.

III. پارامترهای عملکرد دستگاه

1. قطعات و ابزارهای یدکی اصلی:

2. پارامترهای عملکرد اجزای اصلی

3m-novec-4710-insulating-gas

Introduction

3M™ Novec™ 4710 گاز عایق یک جایگزین پایدار برای هگزافلوراید گوگرد (SF6) برای تجهیزات الکتریکی است

عایق و کاربردهای خاموش کردن قوس. این خواص دی الکتریک عالی، طیف وسیعی از عملکرد را ارائه می دهد

دماها و کاهش قابل توجهی در اثرات زیست محیطی در مقایسه با SF6. گاز Novec 4710 غیر است

قابل اشتعال و دارای حاشیه ایمنی گسترده برای کارگران است که طبق طراحی برای کاربردهای مورد نظر استفاده می شود. این

SF6 جایگزین همچنین دارای خواص زیست محیطی مهمی مانند پتانسیل گرمایش جهانی (GWP) کم است

مخلوط با گازهای بی اثر و پتانسیل تخریب ازن صفر (ODP). گاز Novec 4710 در شکل خالص دارای نسبی است

استحکام دی الکتریک دو برابر بیشتر از SF6 در یک فشار معین.

On 20 دسامبر 2022، 3M اعلام کرد که تولید 58 ماده پر/پلی فلوئوروآلکیل (PFAS) را متوقف خواهد کرد، از جمله پرفلوئورایزوبوتیریلونیتریل (C4F7N, 3M Novec 4710) و پرفلوئوروپنتانون (C5F10, 3M Novec 5110)، تا پایان سال 2025 برای کاهش یا حذف تأثیر PFAS بر آب و هوا، محیط زیست و سلامت اکولوژیکی.

KSTONE  یک شرکت پیشرو در چین است که ابزارها و تجهیزات مرتبط با C4 و C5 را توسعه می دهد. و همکاری دقیقی با 3M و تولید کنندگان C4 یا C5 چینی دارد؛
