تحلیلگر گاز مدل SF6 قابل تنظیم با محدوده نقطه عطری -80°C تا +20°C برای تجزیه و تحلیل چند پارامتر یکپارچه
| محل منبع | شانگهای |
|---|---|
| نام تجاری | KSTONE |
| گواهی | ISO9000 |
| شماره مدل | KS30 |
| مدرک | KS30 SF6 ANALYZER.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $10000-15000 |
| جزئیات بسته بندی | کارتن / جعبه چوبی |
| زمان تحویل | 15 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 واحد در سال |
جزئیات محصول
| دامنه نقطه شبنم | -80 تا +20 درجه سانتی گراد | واحدهای پشتیبانی شده | نقطه شبنم، ppmv و غیره |
|---|---|---|---|
| دقت | ±1 درجه سانتیگراد | قطعنامه | 0.1 درجه سانتیگراد / 0.1 ppm |
| برجسته کردن | آنالیزور گاز مدل SF6,تستگر گاز SF6 قابل تنظیم,تحلیلگر SF6 با نقطه شبنم |
||
توضیحات محصول

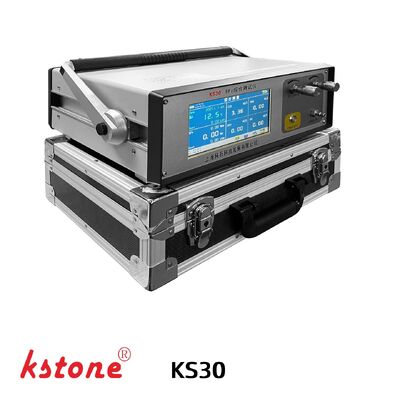

تحلیلگر جامع سری KS30 SF6
تحلیلگر جامع SF6 سری KS30 یک سیستم تجزیه و تحلیل گاز چند منظوره و چند منظوره است که برای آزمایش کیفیت گاز SF6 در کاربردهای برق طراحی شده است.ابزار شامل اندازه گیری رطوبت SF6 است، تجزیه و تحلیل خلوص SF6 و تشخیص گاز تجزیه SF6 در یک پلت فرم قابل حمل.
اکثر مدل های KS30 پیکربندی های سفارشی ماژولار هستند. شانگهای Kstone راه حل های متناسب با نیازهای مختلف مشتری و سناریوهای کاربردی را ارائه می دهد.
به عنوان شرکت شرکت کننده در تهیه استاندارد های صنعت برق چین DL/T 1366-2023 (SF6 Gas for Electrical Equipment) و DL/T 1353-2024 (شخصیات فنی سیستم های مدیریت SF6) ،سری KS30 طراحی شده است تا نیازهای عملی نگهداری GIS را برآورده کند.، راه اندازی ایستگاه فرعی و مدیریت کیفیت گاز SF6.
وظایف اصلی
SF6 اندازه گیری رطوبت
- آزمایش نقطه عطس
- تبدیل به ppmv
- تجزیه و تحلیل رطوبت
- نظارت بر رطوبت گاز GIS
SF6 تجزیه و تحلیل خلوص
- آزمایش غلظت SF6
- بررسی کیفیت گاز
- بازرسی جدید پذیرش گاز
- تجزیه و تحلیل گاز مخلوط
SF6 تشخیص گاز تجزیه
- نظارت بر SO2
- تشخیص H2S
- تجزیه و تحلیل CO
- تشخیص HF
- ارزیابی تجزیه قوس
مشخصات فنی
SF6 تجزیه و تحلیل رطوبت
| ماده | مشخصات |
|---|---|
| محدوده نقطه عطس | -80°C تا +20°C |
| واحدهای پشتیبانی شده | نقطه شبنم، ppmv، و غیره |
| دقت | ±1°C |
| قطعنامه | 0.1°C / 0.1 ppm |
| نرخ جریان گاز | 0.25-0.35 لیتری/دقیقه |
| اندازه گیری جریان | اندازه گیری جریان جرم الکترونیک |
| اندازه گیری فشار | 0-1.0 MPa |
| حفاظت از پروب | فیلتر سینتر شده فولاد ضد زنگ |
زمان پاسخ
| شرایط | زمان پاسخ |
|---|---|
| +20 -> -20°C Td | 5 s [63%]، 45 s [90%] |
| -20 -> -60°C Td | 10 s [63%]، 240 s [90%] |
SF6 تجزیه و تحلیل خلوص
| ماده | مشخصات |
|---|---|
| محدوده اندازه گیری | 0-100٪ SF6 |
| دقت و تکرار | ± 0.1% |
| زمان پاسخ | 30 ثانیه |
| تاثیر جریان | مستقل از جریان گاز |
SF6 تجزیه و تحلیل گاز تجزیه
| گاز | محدوده | دقت |
|---|---|---|
| H2S | 0 تا 200 ppm | ≤±0.5٪ |
| SO2 | 0-100 ppm | ≤±0.5٪ |
| CO | 0 تا 1000 ppm | ≤±0.5٪ |
| HF | 0-10 ppm | ≤±0.5٪ |
پارامترهای اضافی
| ماده | مشخصات |
|---|---|
| حساسیت | 0.1 ppm |
| تکرار | ≤±1% |
مشخصات عمومی
| ماده | مشخصات |
|---|---|
| منبع برق | 220 VAC ±10٪، 50 هرتز |
| عملکرد باتری | استفاده دوگانه AC/DC با حفاظت از شارژ بیش از حد |
| کار مداوم | ≥5 ساعت |
| دمای ذخیره سازی | -40°C تا +70°C |
| دمای کار | -30°C تا +60°C |
| محدوده فشار | 0-20 بار |
| ذخیره سازی اطلاعات | 200 رکورد |
| رابط خروجی | USB 11 |
| نرم افزار | نرم افزار مدیریت استاندارد با چاپ گزارش |
| ابزارهای اضافی | ابزار تبدیل رطوبت |
| ابعاد | 132 * 283 * 308 میلی متر |
انتخاب مدل سری KS30
| مدل | خلوص | نقطه شبنم | SO2 | H2S | CO | HF | بازیابی گاز |
|---|---|---|---|---|---|---|---|
| KS30 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-6 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| KS30-3 | ✔ | ✔ | ✔ | ||||
| KS30-T | ✔ | ✔ | ✔ | ||||
| KS30-TC | ✔ | ✔ | ✔ | ✔ | |||
| KS30-CS | ✔ | ✔ | |||||
| KS30-4 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C3 | ✔ | ✔ | ✔ | ✔ | |||
| KS30-C4 | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| KS30-C | ✔ | ||||||
| KS30-R- | ✔ |

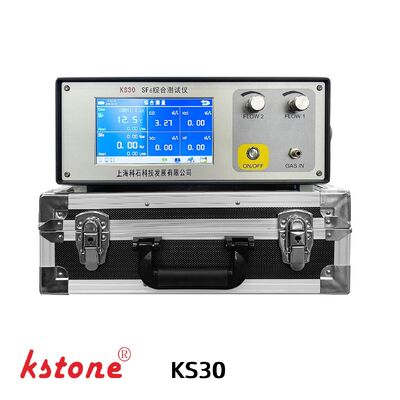

توضیحات رابط ابزار
| نه، نه | عملکرد |
|---|---|
| 1 | منطقه نمایش نقطه عطس |
| 2 | منطقه نمایش خلوص |
| 3 | میزان CO |
| 4 | اندازه گیری SO2 |
| 5 | H2S خواندن |
| 6 | کلید بازگشت |
| 7 | کلید ذخیره سازی |
| 8 | کلید چاپ |
| 9 | کلید تمیز کردن |
| 10 | کلید کالیبراسیون |
| 11 | دمای محیط و رطوبت |
ویژگی های کلیدی
طراحی سفارشی سازی ماژولار
اکثر مدل های KS30 از پیکربندی ماژولار انعطاف پذیر با توجه به نیازهای پروژه پشتیبانی می کنند.
تجزیه و تحلیل چند پارامتر یکپارچه
ترکیب رطوبت، خلوص و تجزیه گاز در یک ابزار قابل حمل.
حسگرهای دقیق
از حسگرهای وارداتی با دقت بالا با ثبات و تکرار عالی استفاده می کند.
طراحی میدان قابل حمل
ساختار جمع و جور مناسب برای زیر ایستگاه های GIS و عملیات نگهداری در محل.
کنترل جریان جرم الکترونیک
اندازه گیری جریان جرم الکترونیک داخلی اطمینان از نمونه گیری ثابت و دقیق گاز را فراهم می کند.
مدیریت اطلاعات هوشمند
از ذخیره سازی داده ها، صادرات USB و چاپ گزارش پشتیبانی می کند.
عملکرد اختیاری بازیابی گاز
مدل های انتخاب شده از عملکرد یکپارچه بازیابی گاز SF6 برای عملکرد سازگار با محیط زیست پشتیبانی می کنند.
سناریوهای کاربرد
صنعت برق
- راه اندازی GIS
- تعمیر و نگهداری قطع کننده مدار
- بازرسی کیفیت گاز SF6
- نگهداری زیر ایستگاه
SF6 مدیریت گاز
- آزمایش پذیرش گاز جدید
- ارزیابی گاز بازیافتی
- نظارت بر تصفیه SF6
- بازرسی بطری گاز
نگهداری پیشگیرانه
- ارزیابی وضعیت عایق بندی
- نظارت بر تجزیه قوس
- تشخیص اشتباه
- نگهداری مبتنی بر شرایط
سوالات عمومی
KS30 مي تونه چه پارامترهايي رو تحليل کنه؟
KS30 می تواند نقطه عطس SF6، خلوص SF6 و گاز های تجزیه از جمله SO2، H2S، CO و HF را بسته به پیکربندی مدل اندازه گیری کند.
KS30 قابل سفارشی سازیه؟
آره، بيشتر مدل هاي KS30 سيستم هاي مديولري و سفارشي هستند که با توجه به خواسته هاي مشتري طراحی شده اند
آیا ابزار از بازیابی گاز پشتیبانی می کند؟
مدل های انتخاب شده KS30-R از قابلیت بازیابی گاز SF6 یکپارچه پشتیبانی می کنند.
آیا آنالیزور برای زیر ایستگاه های GIS مناسب است؟
آره. سري KS30 به طور خاص براي بررسي GIS و برنامه هاي نگهداري برق طراحی شده
آیا می توان داده های اندازه گیری را صادر کرد؟
بله، آناليزر از صادرات داده هاي USB، چاپ گزارش و ذخيره اطلاعات داخلي پشتیبانی ميکنه
آیا آنالیزور شامل نرم افزار مدیریت است؟
بله، نرم افزار مدیریت استاندارد با ابزار چاپ گزارش و تبدیل رطوبت در آن وجود دارد.
جایگزین DILO3-038R-R602
|
|
KS30 |
KS30-6 |
3-038R-R602 |
|
اندازه گیری خلوص |
✓ |
✓ |
✓ |
|
اندازه گیری رطوبت |
✓ |
✓ |
✓ |
|
اندازه گیری SO2 |
✓ |
✓ |
✓ |
|
H2S |
✓ |
✓ |
✓ |
|
CO |
✓ |
✓ |
✓ |
|
HF |
× (تخصیص قابل دسترس) |
✓ |
✓ |
|
بازیابی گاز |
× ((تخصیص قابل دسترس) |
× ((تخصیص قابل دسترس) |
✓ |
|
|
|
|
|
|
SF6 اندازه گیری خلوص |
|
|
|
|
محدوده اندازه گیری |
۰ تا ۱۰۰ درصد |
۰ تا ۱۰۰ درصد |
۰ تا ۱۰۰ درصد |
|
اندازه گیری دقیق |
±0.1 درصد حجمی |
±0.1 درصد حجمی |
±0.5 درصد حجمی |
|
نقطه شبنم اندازه گیری |
|
|
|
|
محدوده اندازه گیری |
-80 ~ +20°C نقطه شبنم |
-80 ~ +20°C نقطه شبنم |
-60 ~ +20°C نقطه شبنم |
|
اندازه گیری دقیق |
±1°C |
±1°C |
±2°C ((>-40°C) / ±3°C ((< -40°C) |
|
اندازه گیری SO2 |
|
|
|
|
محدوده اندازه گیری |
0 تا 100 ppm |
0 تا 100 ppm |
0 تا 100 ppm |
|
اندازه گیری دقیق |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
H2S اندازه گیری |
|
|
|
|
محدوده اندازه گیری |
0~200 ppm |
0~200 ppm |
0 تا 100 ppm |
|
اندازه گیری دقیق |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
COاندازه گیری |
|
|
|
|
محدوده اندازه گیری |
0~1000 ppm |
0~1000 ppm |
0 تا 500 ppm |
|
اندازه گیری دقیق |
≤±0.5%FS |
≤±0.5%FS |
≤±2%FS |
|
HFاندازه گیری |
|
|
|
|
محدوده اندازه گیری |
/ |
0 تا 10 ppm |
0 تا 10 ppm |
|
اندازه گیری دقیق |
/ |
≤±0.5%FS |
≤±10%FS |
|
|
|
|
|
|
نرخ جریان گاز |
0.25 ۰٫۳۵ لیتر/دقیقه |
0.25 ۰٫۳۵ لیتر/دقیقه |
20 لیتری در ساعت (SF6) ≈ 0.33 لیتری در دقیقه |
|
فشار مجاز گاز ورودی |
|
|
|
|
ذخیره سازی اطلاعات |
200 واحد |
200 واحد |
500 واحد |
|
رابط داده |
USB |
USB |
USB/LAN/WLAN |
|
دمای کار |
-30°C+60°C |
-30°C+60°C |
-10 °C ️ +50 °C |
چرا با KSTONE کار کنیم؟
- تولید کننده حرفه ای تجهیزات تشخیص گاز
- تجربه گسترده ای در استفاده از سیستم های HVAC و SF6
- پشتیبانی OEM و راه حل سفارشی
- پاسخ سریع فنی
- کیفیت محصول پایدار در سطح صنعتی
- تجربه صادرات جهانی B2B
امروز با ما تماس بگيريد تا با شما در مورد قيمت آناليزر جامع سري KS30 SF6، برگه هاي اطلاعات فني و راه حل هاي سفارشي صحبت کنيم.
