آنالایزر گاز نقطه شبنم، خلوص و SO2 SF₆ با بازیابی
| Place of Origin | SHANGHAI |
|---|---|
| نام تجاری | KSTONE |
| گواهی | ISO-9001 |
| شماره مدل | KS30-3-R |
| مدرک | KS30-3-R.pdf |
| Minimum Order Quantity | 1 |
| Packaging Details | Wooden box/ Carton box |
| Delivery Time | 15 work days |
| Payment Terms | T/T |
| Supply Ability | 1000 units per year |
جزئیات محصول
| برجسته کردن | تحلیلگر گاز SF6 با بازیابی,اندازه گيري نقطه شبنم برای SF6,تحلیلگر خلوص گاز SO2 |
||
|---|---|---|---|
توضیحات محصول

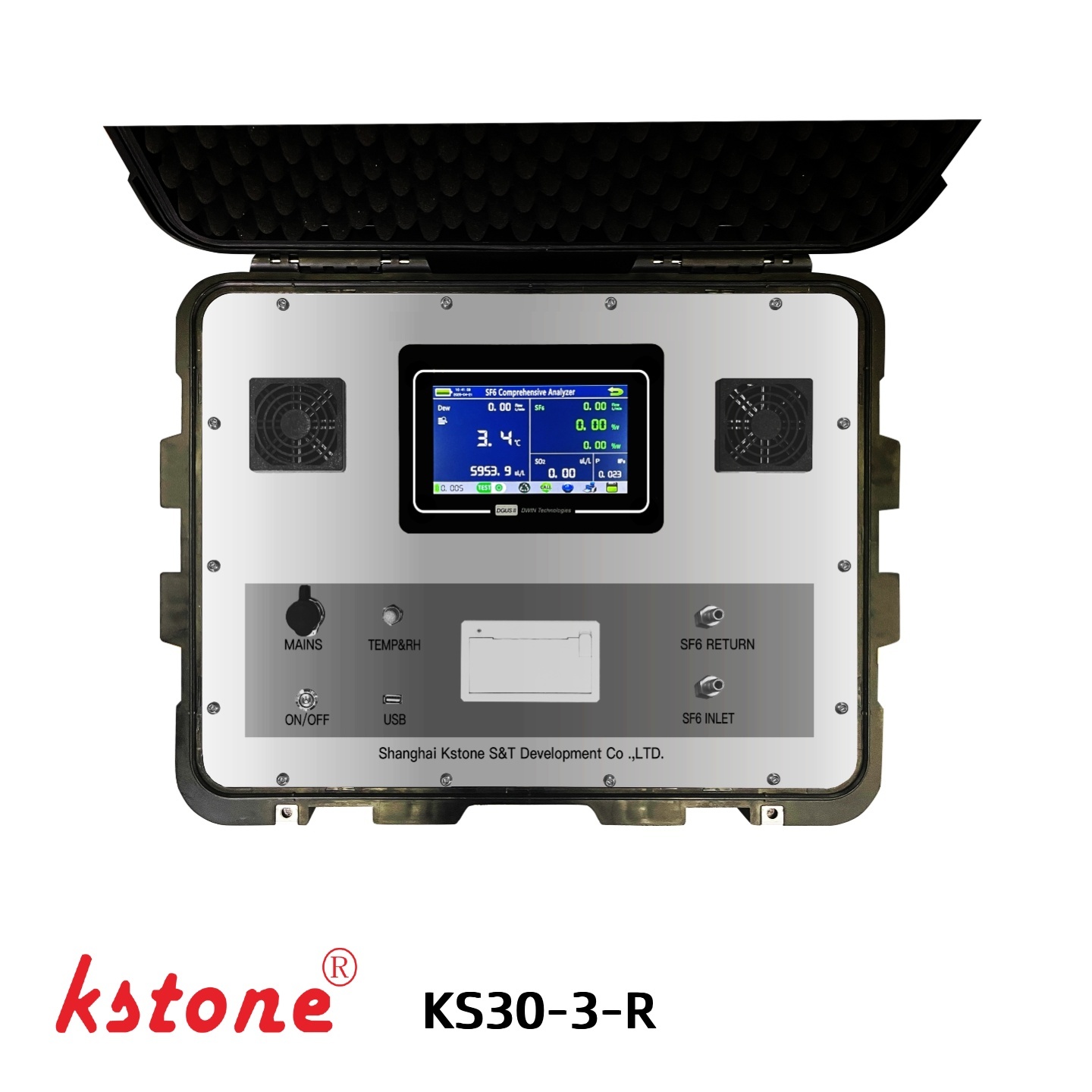

آنالایزر گاز نقطه شبنم، خلوص و SO2 SF₆ با بازیابی
KS30-3-R
اندازه گیری کیفیت گاز 3 در 1 SF₆ با بازیابی گاز
راKSTONE KS30-3-Rیک آنالایزر گاز قابل حمل SF6 است که برای آزمایش جامع کیفیت گاز و بازیابی گاز در طول تعمیر و نگهداری تجهیزات الکتریکی طراحی شده است.
این ابزار سه اندازه گیری کیفیت گاز SF6 ضروری را ترکیب می کند:
- SF6 نقطه شبنم / رطوبت
- خلوص SF6
- محصولات تجزیه SO2
عملکرد بازیابی گاز داخلی اجازه می دهد تا SF6 تست شده پس از اندازه گیری بازیابی شود و به کاهش انتشار غیرضروری SF6 در طول بازرسی و نگهداری معمول کمک می کند.
KS30-3-R مناسب برایGIS، کلیدهای مدار SF6، تابلو برق عایق شده با گاز و سایر تجهیزات الکتریکی پر شده با SF6.
ویژگی های کلیدی
1. تجزیه و تحلیل گاز سه پارامتری SF6
KS30-3-R سه آزمایش کیفیت گاز SF6 که معمولاً مورد نیاز است را در یک دستگاه قابل حمل ادغام می کند:
نقطه شبنم + خلوص SF6 + SO2
این به اپراتورها اجازه می دهد تا سطح رطوبت، غلظت SF6 و وضعیت محصول تجزیه گاز را بدون استفاده از آنالایزرهای جداگانه ارزیابی کنند.
2. محدوده اندازه گیری نقطه شبنم گسترده
ماژول اندازه گیری رطوبت محدوده اندازه گیری نقطه شبنم را ارائه می دهد:
-80 تا +20 درجه سانتی گراد
این ابزار همچنین از تبدیل بین نقطه شبنم وغلظت رطوبت ppmv، تفسیر نتایج آزمون را با توجه به نیازهای مختلف برنامه آسان تر می کند.
دقت مشخص شده:
± 0.5 درجه سانتیگراد
با خروجی نقطه یخبندان زیر 0 درجه سانتیگراد.
3. کنترل جریان جرم الکترونیکی
آنالایزر از یک فلومتر جرمی الکترونیکی برای کنترل جریان نمونه برداری در موارد زیر استفاده می کند:
0.25-0.35 لیتر در دقیقه
کنترل جریان برای حفظ شرایط نمونه برداری پایدار و کاهش تأثیر تغییرات نرخ جریان بر فرآیند اندازه گیری طراحی شده است.
4. اندازه گیری خلوص SF6
ماژول خلوص یکپارچه غلظت SF6 را در موارد زیر اندازه گیری می کند:
0-100٪ SF6
با زمان پاسخگویی:
≤30 ثانیه
این یک نشانه سریع از غلظت SF6 در داخل تجهیزات تحت آزمایش را فراهم می کند.
5. SO2 تشخیص محصول تجزیه
آنالایزر می تواند SO2، یکی از محصولات تجزیه کلیدی مورد استفاده در هنگام ارزیابی وضعیت گاز SF6 را شناسایی کند.
محدوده اندازه گیری:0-100 ppm
حساسیت:0.1 ppm
ماژول اندازه گیری SO2 برای بازرسی معمول تجهیزات الکتریکی پر شده با SF6 مناسب است.
6. بازیابی گاز یکپارچه SF6
بر خلاف یک آنالایزر پایه کیفیت گاز،KS30-3-R دارای یک تابع بازیابی است.
پس از فرآیند اندازه گیری، گاز SF6 نمونه برداری شده را می توان به جای تخلیه عمدی در جو بازیابی کرد.
این باعث می شود که ابزار به ویژه برای محیط های تعمیر و نگهداری مناسب باشدکاهش انتشار SF6 و بازیابی گازمهم هستند.
7. طراحی قابل حمل و میدان گرا
مسکن فشرده فقط اقدامات زیر را انجام می دهد:
132 * 283 * 308 میلی متر
این سیستم از عملیات AC/DC با حفاظت شارژ بیش از حد پشتیبانی می کند و فراهم می کند≥5 ساعت کارکرد باتری.
این باعث می شود که آنالایزر برای آزمایش میدانی در پست ها و سایر سایت های تعمیر و نگهداری تجهیزات الکتریکی مناسب باشد.
توابع اندازه گیری
SF₆ نقطه شبنم / رطوبت
ماژول رطوبت نقطه شبنم گاز SF6 را اندازه گیری می کند و از تبدیل رطوبت به ppmv پشتیبانی می کند.
|
پارامتر |
مشخصات |
|---|---|
|
محدوده نقطه شبنم |
-80 تا +20 درجه سانتی گراد |
|
دقت |
± 0.5 درجه سانتیگراد |
|
قطعنامه |
0.1 درجه سانتیگراد / 0.1 ppm |
|
نرخ جریان |
0.25-0.35 لیتر در دقیقه |
|
کنترل جریان |
فلومتر جرمی الکترونیکی |
|
اندازه گیری فشار |
0-1.0 مگاپاسکال |
|
حفاظت پروب |
فیلتر زینتر شده از جنس استنلس استیل |
زمان پاسخگویی
|
تغییر اندازه گیری |
T63 / T90 |
|---|---|
|
+20 درجه سانتیگراد → -20 درجه سانتیگراد |
5 ثانیه / 45 ثانیه |
|
-20 درجه سانتیگراد → -60 درجه سانتیگراد |
10 ثانیه / 240 ثانیه |
برای اندازه گیری های کمتر از 0 درجه سانتی گراد، دستگاه خروجی نقطه یخ را ارائه می دهد.
تجزیه و تحلیل خلوص SF6
ماژول خلوص غلظت SF6 در گاز نمونه برداری شده را اندازه گیری می کند.
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0-100٪ SF6 |
|
زمان پاسخگویی |
≤30 ثانیه |
اندازه‌گیری خلوص SF6 نشانه‌ای سریع از اینکه آیا گاز سطح غلظت مورد نیاز برای کاربرد را برآورده می‌کند یا خیر، فراهم می‌کند.
تجزیه و تحلیل محصول تجزیه SO2
KS30-3-R شامل یک ماژول تشخیص SO2 برای نظارت بر محصولات تجزیه SF6 است.
|
پارامتر |
مشخصات |
|---|---|
|
جزء |
SO2 |
|
محدوده اندازه گیری |
0-100 ppm |
|
دقت |
≤±0.5٪ |
|
حساسیت |
0.1 ppm |
|
تکرارپذیری |
≤±1٪ |
اندازه گیری SO2 را می توان به عنوان بخشی از ارزیابی معمول وضعیت گاز SF6 پس از عملیات، تعمیر و نگهداری یا بازرسی مربوط به خطا از تجهیزات الکتریکی استفاده کرد.
عملکرد بازیابی گاز
راپیکربندی "-R".یک تابع بازیابی SF6 به سیستم آنالیز گاز اضافه می کند.
در طول آزمایش گاز معمولی، مقدار کمی از SF6 معمولاً برای اندازه‌گیری به آنالایزر وارد می‌شود. KS30-3-R برای بازیابی گاز آزمایش شده پس از تجزیه و تحلیل طراحی شده است.
فرآیند معمولی
تجهیزات الکتریکی
↓
نمونه برداری گاز SF6
↓
اندازه گیری نقطه شبنم
↓
اندازه گیری خلوص SF6
↓
اندازه گیری SO2
↓
بازیابی گاز SF₆
این پیکربندی به کاهش انتشار غیرضروری SF6 در طول آزمایش تعمیر و نگهداری مکرر کمک می کند.
فرآیند اندازه گیری
توالی عملیاتی معمولی عبارت است از:
مرحله 1 - اتصال
آنالایزر را با استفاده از شلنگ گاز و اتصالات اتصال مناسب به محفظه گاز SF6 وصل کنید.
مرحله 2 - نمونه
مقدار کنترل شده ای از گاز SF6 از طریق مدار نمونه برداری وارد آنالایزر می شود.
مرحله 3 - تجزیه و تحلیل
ابزار اندازه گیری می کند:
- نقطه شبنم / رطوبت
- خلوص SF6
- غلظت SO2
مرحله 4 - ضبط
داده های اندازه گیری را می توان در دستگاه ذخیره کرد و از طریق رابط USB منتقل کرد.
مرحله 5 - بازیابی
پس از آزمایش، گاز SF6 نمونه برداری شده از طریق سیستم بازیابی یکپارچه بازیابی می شود.
مشخصات سیستم
|
پارامتر |
مشخصات |
|---|---|
|
منبع تغذیه |
220 VAC ± 10٪، 50 هرتز |
|
حالت عملیاتی |
حالت دوگانه AC/DC |
|
زمان اجرای باتری |
≥5 ساعت |
|
دمای ذخیره سازی |
-40 تا +70 درجه سانتی گراد |
|
دمای عملیاتی |
30- تا 60+ درجه سانتی گراد |
|
فشار عملیاتی |
0-20 بار |
|
رابط داده |
USB 1.1 |
|
ذخیره سازی اطلاعات داخلی |
تا 200 رکورد |
|
نرم افزار |
نرم افزار مدیریت استاندارد |
|
عملکرد گزارش |
پشتیبانی می شود |
|
تبدیل رطوبت |
پشتیبانی می شود |
|
ابعاد |
132 * 283 * 308 میلی متر |
مدیریت داده و گزارش
KS30-3-R از حافظه داخلی تا حداکثر پشتیبانی می کند200 رکورد اندازه گیری.
نرم افزار مدیریت استاندارد عملکردهایی از جمله:
- مدیریت داده های اندازه گیری
- چاپ گزارش تست
- انتقال داده
- تبدیل نقطه شبنم / رطوبت
- مستندات نتیجه آزمایش
این اجازه می دهد تا نتایج آزمایش به عنوان بخشی از سوابق نگهداری و بازرسی تجهیزات حفظ شود.
حفاظت پروب
پروب نقطه شبنم توسط a محافظت می شودفیلتر زینتر شده از جنس استنلس استیل.
فیلتر محافظ به کاهش نفوذ ذرات و آلاینده های وارد شده به عنصر حسگر در طول اندازه گیری میدانی کمک می کند.
این به ویژه هنگام آزمایش گاز از تجهیزات الکتریکی که مدار گاز ممکن است حاوی مقادیر کمی آلودگی ذرات باشد مفید است.
برنامه های کاربردی معمولی
KS30-3-R برای بازرسی کیفیت گاز و کاربردهای تعمیر و نگهداری SF6 از جمله:
- تست کیفیت گاز GIS
- تست قطع کننده مدار SF6
- بازرسی تابلو برق SF6
- تعمیر و نگهداری پست عایق گاز
- ارزیابی وضعیت گاز SF6
- راه اندازی GIS
- تعمیرات اساسی کلید مدار
- بازرسی معمول گاز SF6
- تست تعمیر و نگهداری پس از سرویس تجهیزات الکتریکی
چرا از یک آنالایزر ترکیبی SF₆ استفاده کنیم؟
یک آنالایزر ترکیبی می‌تواند آزمایش میدانی را با ادغام چندین اندازه‌گیری کیفیت گاز که معمولاً مورد نیاز است در یک ابزار ساده کند.
KS30-3-R به جای حمل ابزارهای جداگانه برای تست رطوبت، خلوص و محصول تجزیه، این اندازه گیری ها را از طریق یک سیستم قابل حمل ارائه می کند.
عملکرد بازیابی یکپارچه بیشتر از روش های نگهداری آگاهانه انتشار SF6 پشتیبانی می کند.
مشخصات فنی
SF₆ نقطه شبنم / رطوبت
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
-80 تا +20 درجه سانتی گراد |
|
دقت |
± 0.5 درجه سانتیگراد |
|
قطعنامه |
0.1 درجه سانتیگراد / 0.1 ppm |
|
نرخ جریان |
0.25-0.35 لیتر در دقیقه |
|
کنترل جریان |
فلومتر جرمی الکترونیکی |
|
اندازه گیری فشار |
0-1.0 مگاپاسکال |
|
حفاظت پروب |
فیلتر زینتر شده از جنس استنلس استیل |
خلوص SF6
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0-100٪ SF6 |
|
زمان پاسخگویی |
≤30 ثانیه |
SO2
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0-100 ppm |
|
دقت |
≤±0.5٪ |
|
حساسیت |
0.1 ppm |
|
تکرارپذیری |
≤±1٪ |
ژنرال
|
پارامتر |
مشخصات |
|---|---|
|
منبع تغذیه |
220 VAC ± 10٪، 50 هرتز |
|
عملکرد باتری |
≥5 ساعت |
|
دمای عملیاتی |
30- تا 60+ درجه سانتی گراد |
|
دمای ذخیره سازی |
-40 تا +70 درجه سانتی گراد |
|
فشار عملیاتی |
0-20 بار |
|
ذخیره سازی داده ها |
200 رکورد |
|
رابط داده |
USB 1.1 |
|
ابعاد |
132 * 283 * 308 میلی متر |
سوالات متداول
KS30-3-R چه چیزی را اندازه گیری می کند؟
KS30-3-R اندازه گیری می کندنقطه شبنم SF6، خلوص SF6 و محصولات تجزیه SO2.
محدوده اندازه گیری نقطه شبنم چقدر است؟
محدوده اندازه گیری نقطه شبنم است-80 تا +20 درجه سانتی گرادبا پشتیبانی از تبدیل رطوبت به ppmv.
آیا آنالایزر می تواند SF6 را پس از آزمایش بازیابی کند؟
بله. راپیکربندی "-R" شامل یک تابع بازیابی گاز SF6 استطراحی شده برای بازیابی گاز نمونه برداری شده پس از اندازه گیری.
محدوده اندازه گیری خلوص SF6 چیست؟
ماژول خلوص اندازه گیری می کند0-100٪ SF6.
چه محدوده SO2 را می توان اندازه گیری کرد؟
محدوده اندازه گیری SO2 است0-100 ppm، با حساسیت0.1 ppm.
آنالایزر چقدر می تواند با باتری کار کند؟
سیستم دو حالته AC/DC مدت زمان اجرای باتری مشخصی را فراهم می کندحداقل 5 ساعت، دارای محافظ شارژ بیش از حد.
چه تعداد رکورد آزمون را می توان ذخیره کرد؟
حافظه داخلی داده ها تا سقف را پشتیبانی می کند200 رکورد اندازه گیری.
آیا KS30-3-R برای نگهداری GIS مناسب است؟
بله. آنالایزر برای کاربردهای آزمایش کیفیت گاز میدانی SF6 مانندGIS، کلیدهای مدار SF6 و تعمیر و نگهداری تابلو برق SF6.
راه حل های آنالیز گاز KSTONE SF6
KSTONE پوشش راه حل های تجزیه و تحلیل گاز SF6 را ارائه می دهدنقطه شبنم، خلوص SF6، SO2 و سایر محصولات تجزیه SF6.
برای کاربردهایی که نیاز به ترکیبات مختلف پارامترهای گاز دارند، KSTONE می تواند ارائه دهدپیکربندی های آنالایزر مدولار و سفارشیبا توجه به نیازهای اندازه گیری مشتری.
برای تجزیه و تحلیل گاز SF6 با پارامتر بالاتر، KSTONE همچنین سیستم های قابل تنظیمی را ارائه می دهد که اجزای اضافی مانندH2S، HF، CO، O2 و گازهای دیگربسته به پیکربندی انتخاب شده است.
