تحلیلگر چند پارامتری عایق برای تابلوهای برق سازگار با محیط زیست مدل KS30-H3W
| محل منبع | شانگهای |
|---|---|
| نام تجاری | KSTONE |
| گواهی | ISO-9001 |
| شماره مدل | KS30-H3W |
| مدرک | KS30-H3W.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| جزئیات بسته بندی | جعبه چوبی / جعبه کارتن |
| زمان تحویل | 15 روز کاری |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 واحد در سال |
جزئیات محصول
| رسانه عایق | N2 / هوای خشک | اندازه گیری SF6 | 0-3000 ppm |
|---|---|---|---|
| وضوح SF6 | 0.1 ppm | محدوده O2 | 0-1٪ / 0-23٪ |
| محدوده N2 | 0-100٪ | دامنه نقطه شبنم | -80 تا +20 درجه سانتیگراد |
| برجسته کردن | تحلیلگر عایق مدل KS30-H3W,رطوبت سنج چند پارامتری نقطه شبنم,تحلیلگر تابلو برق سازگار با محیط زیست |
||
توضیحات محصول

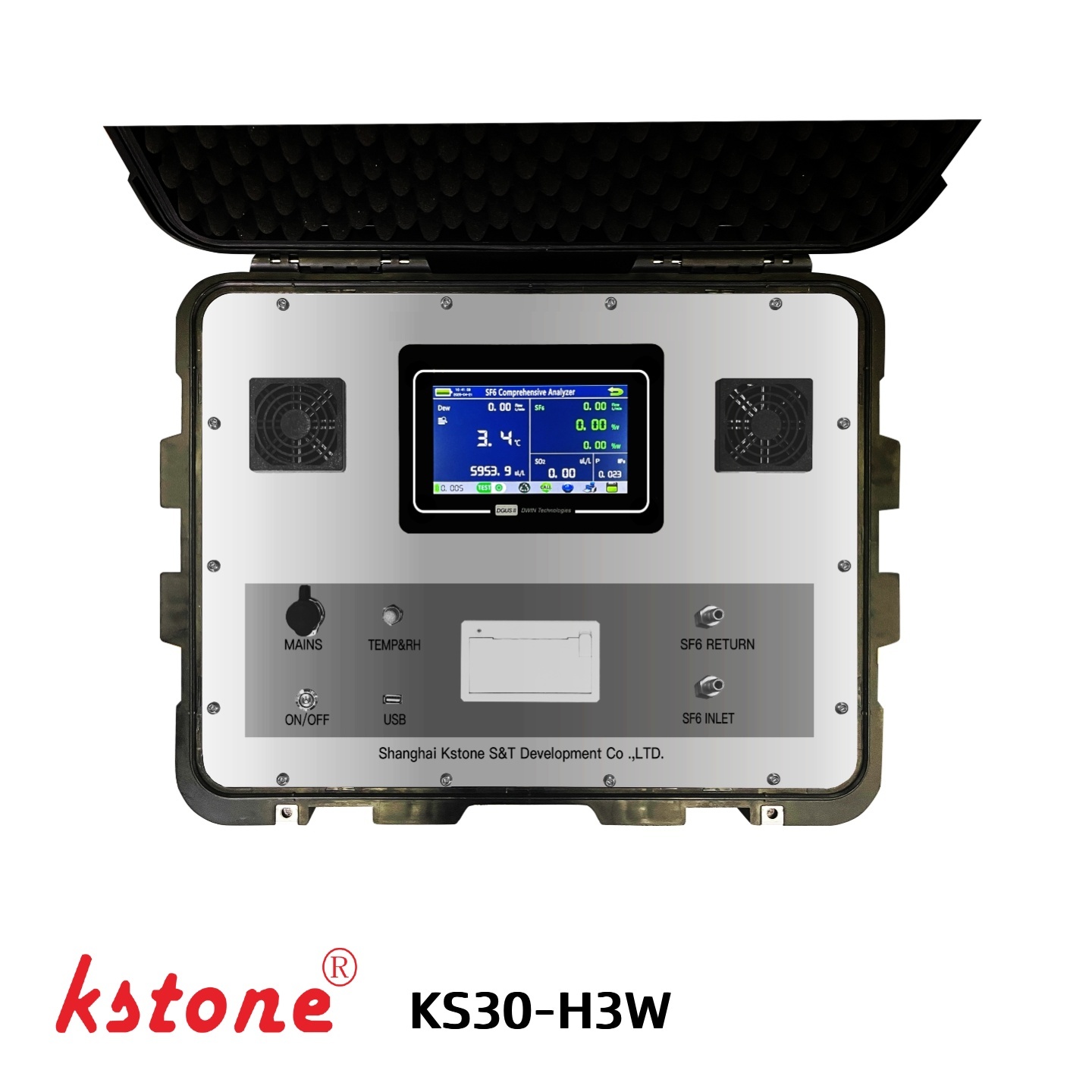

تحلیلگر محیط عایق چند پارامتری KS30-H3W برای تابلوهای برق سازگار با محیط زیست
اندازه گیری گاز ردیاب SF₆، اکسیژن و نقطه شبنم برای تابلوهای برق عایق شده با N₂ و هوای خشک
دستگاه KSTONE KS30-H3W یک تحلیلگر چند پارامتری محیط عایق است که برای تست کیفیت گاز در تابلوهای برق سازگار با محیط زیست با استفاده از N₂ یا هوای خشک به عنوان محیط عایق طراحی شده است.
این تحلیلگر ترکیب می کند اندازه گیری گاز ردیاب SF₆، اندازه گیری اکسیژن (O₂) و اندازه گیری نقطه شبنم در یک دستگاه قابل حمل. این دستگاه با اندازه گیری غلظت اکسیژن می تواند محیط های مختلف گاز عایق را شناسایی کند و برای هر دو نوع تابلوهای برق عایق شده با N₂ و تابلوهای برق عایق شده با هوای خشک می شوند.
با سنسورهای وارداتی با کارایی بالا، ریزپردازنده پرسرعت، صفحه نمایش لمسی رنگی و سیستم کنترل جریان گاز یکپارچه، KS30-H3W اندازه گیری میدانی سریع و راحت را برای تولیدکنندگان تجهیزات برق، پست ها، تیم های نگهداری و ارائه دهندگان خدمات تست الکتریکی فراهم می کند.
توابع اندازه گیری کلیدی
اندازه گیری گاز ردیاب SF₆
KS30-H3W می تواند مقادیر ردیاب SF₆ را در تابلوهای برق سازگار با محیط زیست تشخیص دهد.
- محدوده اندازه گیری: 0 تا 3000 ppm
- دقت: 0.1 ppm
- زمان پاسخ: 30 ثانیه یا کمتر
اندازه گیری گاز ردیاب SF₆ می تواند برای نظارت بر آلودگی احتمالی SF₆ یا SF₆ باقیمانده در سیستم های گاز عایق که در آنها N₂ یا هوای خشک به عنوان محیط عایق اصلی استفاده می شود، استفاده شود.
اندازه گیری اکسیژن
این تحلیلگر دو محدوده اندازه گیری O₂ را بر اساس محیط عایق پشتیبانی می کند.
برای تابلوهای برق عایق شده با N₂
- محدوده O₂: 0 تا 1%
برای تابلوهای برق عایق شده با هوای خشک
- محدوده O₂: 0 تا 23%
محدوده اندازه گیری O₂ به دستگاه اجازه می دهد تا بدون نیاز به تحلیلگرهای جداگانه برای محیط های مختلف گاز تابلوهای برق سازگار با محیط زیست استفاده شود.
اندازه گیری نقطه شبنم
KS30-H3W نقطه شبنم گاز نمونه را اندازه گیری می کند تا به ارزیابی شرایط رطوبت در داخل سیستم گاز عایق کمک کند.
- محدوده اندازه گیری: 80- تا 20+ درجه سانتیگراد
- دقت: 0.1 درجه سانتیگراد
- دقت مرجع: 0.5 درجه سانتیگراد ±
اندازه گیری رطوبت به ویژه برای نظارت بر کیفیت گاز تجهیزات الکتریکی مهر و موم شده و شناسایی شرایط نامطلوب رطوبت که ممکن است بر عملکرد عایق تأثیر بگذارد، مهم است.
یک تحلیلگر برای رسانه های مختلف تابلوهای برق سازگار با محیط زیست
تابلوهای برق سازگار با محیط زیست ممکن است بسته به طراحی تجهیزات از رسانه های عایق مختلف استفاده کنند.
KS30-H3W چندین اندازه گیری را در یک دستگاه ترکیب می کند و به کاربران اجازه می دهد تا تست کنند:
|
کاربرد |
پارامترهای اندازه گیری اصلی |
|---|---|
|
تابلوهای برق عایق شده با N₂ |
گاز ردیاب SF₆ + O₂ (0-1%) + نقطه شبنم |
|
تابلوهای برق عایق شده با هوای خشک |
گاز ردیاب SF₆ + O₂ (0-23%) + نقطه شبنم |
این پیکربندی چند پارامتری نیاز به حمل ابزارهای تست جداگانه برای اندازه گیری های مختلف کیفیت گاز را کاهش می دهد.
نحوه کار KS30-H3W
در طول اندازه گیری، گاز نمونه از طریق اتصال نمونه گیری به تحلیلگر وارد می شود.
سیستم جریان گاز یکپارچه به حفظ شرایط نمونه گیری پایدار کمک می کند، در حالی که سنسورهای داخلی به طور همزمان پارامترهای مورد نیاز گاز را اندازه گیری می کنند.
فرآیند اندازه گیری
تابلو برق → نمونه گیری گاز → تثبیت جریان → اندازه گیری چند پارامتری → نمایش نتایج → ذخیره سازی داده ها
این دستگاه می تواند به طور همزمان اطلاعاتی را در مورد موارد زیر ارائه دهد:
- غلظت گاز ردیاب SF₆
- غلظت اکسیژن
- نقطه شبنم
نتایج اندازه گیری مستقیماً بر روی صفحه نمایش لمسی رنگی برای عملیات میدانی راحت نمایش داده می شود.
ویژگی های کلیدی
1. اندازه گیری چند پارامتری
SF₆، O₂ و نقطه شبنم را می توان با استفاده از یک تحلیلگر یکپارچه اندازه گیری کرد و تعداد ابزارهای مورد نیاز برای تست میدانی را کاهش داد.
2. طراحی شده برای تابلوهای برق N₂ و هوای خشک
دو محدوده اندازه گیری O₂ از برنامه های مختلف محیط عایق پشتیبانی می کنند:
- 0-1% O₂ برای تابلوهای برق عایق شده با N₂
- 0-23% O₂ برای تابلوهای برق عایق شده با هوای خشک
3. تشخیص گاز ردیاب SF₆
این دستگاه گاز ردیاب SF₆ را از 0 تا 3000 ppm با دقت 0.1 ppm می شوند.
4. پاسخ سریع اندازه گیری
این تحلیلگر برای تست میدانی سریع طراحی شده است، با پاسخ دهی اندازه گیری های SF₆، O₂ و ترکیب گاز در حدود 30 ثانیه تحت شرایط مشخص شده.
5. کنترل جریان یکپارچه
یک شیر تثبیت کننده فشار داخلی و فلومتر الکترونیکی به حفظ شرایط پایدار گاز نمونه در طول اندازه گیری کمک می کنند.
6. سنسورهای با کارایی بالا
این تحلیلگر از سنسورهای وارداتی با کارایی بالا برای اندازه گیری پایدار و تکرارپذیری خوب استفاده می کند.
7. رابط صفحه نمایش لمسی رنگی
صفحه نمایش لمسی رنگی و رابط کاربری گرافیکی، عملیات را ساده می کنند و اجازه می دهند نتایج اندازه گیری و تنظیمات دستگاه مستقیماً بر روی صفحه نمایش مشاهده شوند.
8. ساخته شده برای تست میدانی
این دستگاه فشرده تقریباً 3.5 کیلوگرم وزن دارد و با باتری لیتیومی تغذیه می شود، در حالی که از برق AC نیز برای استفاده انعطاف پذیر در میدان و کارگاه پشتیبانی می کند.
مشخصات فنی
اندازه گیری SF₆
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0 تا 3000 ppm |
|
دقت |
0.5% ± |
|
استاندارد مرجع |
0.2% ± یا کمتر |
|
دقت |
0.1 ppm |
|
زمان پاسخ |
30 ثانیه یا کمتر |
اندازه گیری نقطه شبنم
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
80- تا 20+ درجه سانتیگراد |
|
دقت |
0.5 درجه سانتیگراد ± |
|
دقت |
0.1 درجه سانتیگراد |
|
زمان پاسخ |
5 ثانیه برای 60- تا 20- درجه سانتیگراد* |
|
زمان پاسخ |
45 ثانیه برای 20- تا 60- درجه سانتیگراد* |
* زمان های پاسخ ممکن است تحت شرایط مختلف اندازه گیری متفاوت باشد. مشخصات اصلی مقادیر مرجع 30 ثانیه و 300 ثانیه را به ترتیب نشان می دهد.
نیتروژن (N₂)
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0-100% |
|
دقت |
0.5% ± |
|
دقت |
0.01% |
|
زمان پاسخ |
30 ثانیه یا کمتر |
اکسیژن (O₂) – محدوده پایین
برای تابلوهای برق عایق شده با N₂
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0 تا 1% |
|
دقت |
3% F.S. ± |
|
دقت |
0.01% |
|
زمان پاسخ |
30 ثانیه یا کمتر |
اکسیژن (O₂) – محدوده بالا
برای تابلوهای برق عایق شده با هوای خشک
|
پارامتر |
مشخصات |
|---|---|
|
محدوده اندازه گیری |
0 تا 23% |
|
دقت |
3% F.S. ± |
|
دقت |
0.01% |
|
زمان پاسخ |
30 ثانیه یا کمتر |
مشخصات عمومی
|
پارامتر |
مشخصات |
|---|---|
|
نرخ جریان گاز نمونه |
0.2 تا 0.5 لیتر در دقیقه |
|
فشار گاز نمونه |
10 بار یا کمتر |
|
دمای محیط |
20- تا 50+ درجه سانتیگراد |
|
رطوبت محیط |
5 تا 95% RH |
|
منبع تغذیه |
باتری لیتیومی / AC 100-240 ولت، 50/60 هرتز |
|
ابعاد |
414 * 333 * 177 میلی متر |
|
وزن |
تقریباً 3.5 کیلوگرم |
کاربردهای معمول
KS30-H3W برای تست کیفیت گاز و نگهداری تجهیزات الکتریکی سازگار با محیط زیست طراحی شده است.
تابلوهای برق سازگار با محیط زیست
برای تست شرایط گاز عایق در تابلوهای برق با استفاده از N₂ یا هوای خشک به جای سیستم های عایق مبتنی بر SF₆ معمولی استفاده می شود.
تولیدکنندگان تجهیزات الکتریکی
مناسب برای بازرسی کیفیت گاز در طول تولید، مونتاژ و راه اندازی تجهیزات.
پست ها
برای بازرسی میدانی و نگهداری تجهیزات الکتریکی عایق شده با گاز استفاده می شود.
نگهداری تجهیزات برق
اندازه گیری قابل حمل گاز ردیاب SF₆، اکسیژن و نقطه شبنم را در طول فعالیت های بازرسی و نگهداری فراهم می کند.
مناسب برای شرکت های تست و ارائه دهندگان خدمات که به یک تحلیلگر گاز چند پارامتری فشرده برای کاربردهای میدانی نیاز دارند.
چرا KSTONE KS30-H3W را انتخاب کنیم؟
اندازه گیری های متعدد در یک دستگاه
به جای استفاده از ابزارهای جداگانه برای گاز ردیاب SF₆، اکسیژن و نقطه شبنم، KS30-H3W این اندازه گیری ها را در یک پلت فرم قابل حمل ادغام می کند.
سازگار با محیط های عایق مختلف
دو محدوده اندازه گیری O₂ به همان تحلیلگر اجازه می دهد تا هم برای برنامه های عایق N₂ و هم هوای خشک استفاده شود.
عملیات میدانی عملی
سیستم کنترل جریان یکپارچه، رابط صفحه نمایش لمسی، تغذیه باتری و طراحی فشرده، دستگاه را برای تست در محل مناسب می کند.
ارزیابی سریع کیفیت گاز
ترکیب پارامترهای اندازه گیری متعدد به کاربران اجازه می دهد تا در طول یک عملیات تست، تصویری جامع تر از شرایط گاز عایق به دست آورند.
مدیریت داده و توابع دستگاه
علاوه بر اندازه گیری گاز، KS30-H3W چندین تابع عملیاتی طراحی شده برای تست میدانی را ادغام می کند.
اینها شامل:
- اندازه گیری در زمان واقعی
- مدیریت انرژی
- مدیریت زمان
- ذخیره سازی فایل
- تنظیم پارامتر
- عملیات صفحه نمایش لمسی رنگی
- رابط کاربری گرافیکی
اطلاعات اندازه گیری را می توان مستقیماً بر روی دستگاه مشاهده و برای مراجعه بعدی ذخیره کرد.
KS30-H3W در یک نگاه
|
مورد |
KS30-H3W |
|---|---|
|
نوع محصول |
تحلیلگر محیط عایق چند پارامتری |
|
کاربرد اصلی |
تابلوهای برق سازگار با محیط زیست |
|
محیط عایق |
N₂ / هوای خشک |
|
اندازه گیری SF₆ |
0 تا 3000 ppm |
|
دقت SF₆ |
0.1 ppm |
|
محدوده O₂ |
0-1% / 0-23% |
|
محدوده N₂ |
0-100% |
|
محدوده نقطه شبنم |
80- تا 20+ درجه سانتیگراد |
|
منبع تغذیه |
باتری لیتیومی / AC 100-240 ولت |
|
وزن |
تقریباً 3.5 کیلوگرم |
سوالات متداول
KS30-H3W چه چیزی را اندازه گیری می کند؟
KS30-H3W برای اندازه گیری گاز ردیاب SF₆، اکسیژن و نقطه شبنم طراحی شده است، با اندازه گیری N₂ نیز بر اساس پیکربندی مشخص شده ارائه می شود.
آیا KS30-H3W می تواند برای تابلوهای برق N₂ و هوای خشک استفاده شود؟
بله. این دستگاه یک محدوده پایین O₂ 0-1% برای برنامه های N₂ و یک محدوده بالا O₂ 0-23% برای برنامه های هوای خشک می شوند.
چرا گاز ردیاب SF₆ را در تابلوهای برق سازگار با محیط زیست اندازه گیری کنیم؟
هنگامی که N₂ یا هوای خشک به عنوان محیط عایق اصلی استفاده می شود، اندازه گیری گاز ردیاب SF₆ می تواند به شناسایی وجود SF₆ باقیمانده یا آلوده کننده در سیستم گاز کمک کند.
محدوده نقطه شبنم چیست؟
محدوده اندازه گیری نقطه شبنم 80- تا 20+ درجه سانتیگراد با دقت 0.1 درجه سانتیگراد می شوند.
آیا دستگاه می تواند برای تست میدانی استفاده شود؟
بله. KS30-H3W به عنوان یک تحلیلگر قابل حمل طراحی شده است و از عملکرد باتری لیتیومی و همچنین برق AC 100-240 ولت پشتیبانی می کند.
چه صنایعی می توانند از KS30-H3W استفاده کنند؟
کاربران معمول شامل شرکت های برق، تولیدکنندگان تابلو برق، شرکت های تست الکتریکی، پیمانکاران نگهداری و سایر سازمان های درگیر در بازرسی تابلوهای برق سازگار با محیط زیست می شوند.
محصولات مرتبط KSTONE
برای نیازهای مختلف تست گاز عایق و SF₆، KSTONE طیف وسیعی از تحلیلگرهای گاز و ابزارهای تشخیص نشتی را ارائه می دهد.
محصولات مرتبط ممکن است شامل موارد زیر باشند:
- تشخیص دهنده های نشتی SF₆
- تحلیلگرهای گاز SF₆
- تحلیلگرهای خلوص و نقطه شبنم SF₆
- تحلیلگرهای گاز SF₆ / N₂
- تحلیلگرهای گاز SF₆ / CF₄
- تحلیلگرهای گاز تابلوهای برق سازگار با محیط زیست
- تجهیزات قابل حمل مدیریت گاز SF₆
درخواست قیمت
به دنبال یک تحلیلگر گاز برای تابلوهای برق عایق شده با N₂ یا هوای خشک هستید؟
برای مشخصات محصول، قیمت، جزئیات پیکربندی و پشتیبانی فنی برای برنامه خود با KSTONE تماس بگیرید.
درخواست قیمت →
